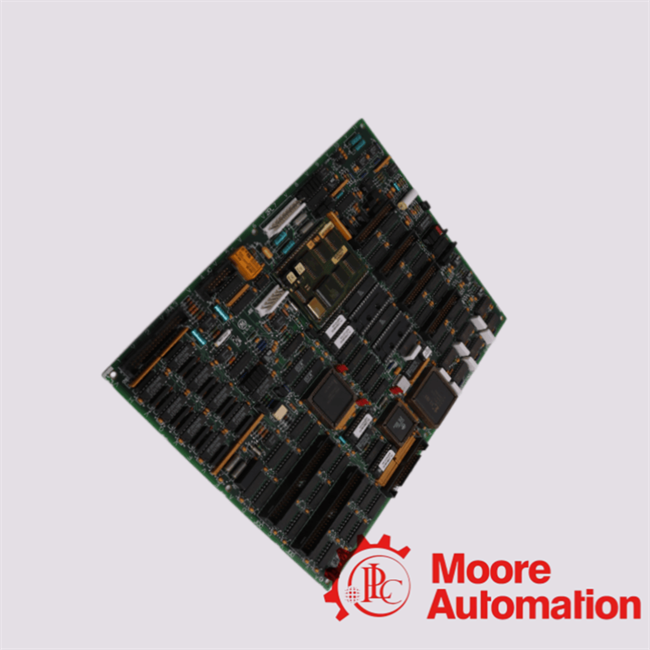

DS200TCCAG1AJB GE Common Analog I/O Board

Überblick

DerGEDS200TCCAG1AJBGemeinsame analoge E/A-Karteist ein industrielles Steuerungsmodul, das in verwendet wirdGE Speedtronic Mark V-Gasturbinensteuerungssysteme. Es ist Teil derTCCA-Familie (Common Analog I/O Board)., verantwortlich für die analoge Signalaufbereitung, Skalierung und Weiterleitung innerhalb der Turbinensteuerungsarchitektur.

DerDS200TCCAG1AJBVorstand fungiert alszentrales analoges Schnittstellenmodulim „Kern“ der Turbinensteuerung (normalerweise der R5-Kern). Es sammelt analoge Signale von mehreren Klemmenbrettern und wandelt sie in aufbereitete Signale für die Verarbeitungseinheit des Steuerungssystems um.

Es fungiert alsSignalkonditionierung und Schnittstellen-HubDadurch wird sichergestellt, dass die Sensordaten präzise, ​​stabil und für die Verarbeitung digitaler Steuerlogik geeignet sind.

Technische Daten

Während die genauen Werte je nach Revision (AJB-Variante) leicht variieren können, umfassen typische Spezifikationen:

• Hersteller: General Electric (GE)
• Serie: Mark V Speedtronic
• Funktion: Analoge I/O-Signalaufbereitungsplatine
• Eingangstypen: 4–20 mA, RTD, Thermoelement, Wellenspannung/-strom
• Stromversorgung: Von TCPS über 2PL-Stecker
• Kommunikation: 3PL-Datenbusschnittstelle
• Montageort: R5-Kernschrank
• Umwelteinsatz: Industrielle Turbinensteuerungssysteme

FAQ zum ThemaDS200TCCAG1AJB

F1: Welche funktionale Rolle spielt das?DS200TCCAG1AJBGemeinsame analoge I/O-Karte innerhalb der GE Mark V-Turbinensteuerungsarchitektur?

A: Die DS200TCCAG1AJBDie gemeinsame analoge E/A-Karte fungiert als zentralisierte analoge Signalerfassungs- und -aufbereitungsschnittstelle innerhalb des GE Mark V Speedtronic-Steuerungssystems. Es ist dafür verantwortlich, heterogene analoge Feldeingänge zu aggregieren und in kalibrierte, systemkompatible Signale für die Weiterverarbeitung durch den Steuerkern (STCA/COREBUS) umzuwandeln.

F2: Wie funktioniert dasDS200TCCAG1AJBEine gemeinsame analoge I/O-Karte führt eine Multidomänen-Signalaufbereitung für industrielle Instrumentierungseingänge durch?

A: DieDS200TCCAG1AJBDie gemeinsame analoge E/A-Karte führt eine Multidomänen-Signalaufbereitung durch, indem sie verschiedene analoge Eingänge wie 4–20-mA-Schleifen, RTDs, Thermoelemente und Wellenüberwachungssignale verstärkt, linearisiert, isoliert und filtert und so eine hochauflösende Signalintegrität unter rauen Turbinenbetriebsbedingungen gewährleistet.

F3: Welche erweiterten analogen Signalmodalitäten werden vom unterstützt?DS200TCCAG1AJBGemeinsame analoge E/A-Karte in GE-Turbinensystemen?

A: Die DS200TCCAG1AJBDie gemeinsame analoge E/A-Karte unterstützt ein breites Spektrum an analogen Modalitäten in Industriequalität, einschließlich präziser 4–20-mA-Stromschleifeninstrumentierung, Eingänge zur Widerstandstemperaturerkennung (RTD), thermoelektrische Spannungssignale (Thermoelemente) mit Vergleichsstellenkompensation und elektrostatische Wellenspannungs-/-stromüberwachungskanäle.

F4: Auf welche Weise funktioniert das?DS200TCCAG1AJBGemeinsame analoge I/O-Board-Schnittstelle mit Klemmenbrettern und verteilten Feldverkabelungsbaugruppen?

A: Die DS200TCCAG1AJBDie gemeinsame analoge I/O-Karte ist über dedizierte Anschlussfelder (z. B. JAA, JBB, JCC, JDD) mit verteilten Terminal-Subsystemen wie CTBA, TBCA und TBQA verbunden und ermöglicht so eine strukturierte Signalweiterleitung, modulare I/O-Erweiterung und deterministische analoge Datenerfassung im gesamten Turbinensteuerungs-Subsystem.

F5: Wie funktioniert das?DS200TCCAG1AJBEine gemeinsame analoge I/O-Karte gewährleistet die Genauigkeit der Thermoelementmessung unter Bedingungen mit hohem Temperaturgradienten?

A: DieDS200TCCAG1AJBDie gemeinsame analoge I/O-Karte gewährleistet die Genauigkeit des Thermoelements durch integrierte Vergleichsstellenkompensationsalgorithmen, präzise Referenzstellenerfassung und nichtlineare Spannungs-Temperatur-Linearisierungstechniken und minimiert dadurch thermische Drift und Messunsicherheit in Hochtemperatur-Turbinenumgebungen.
