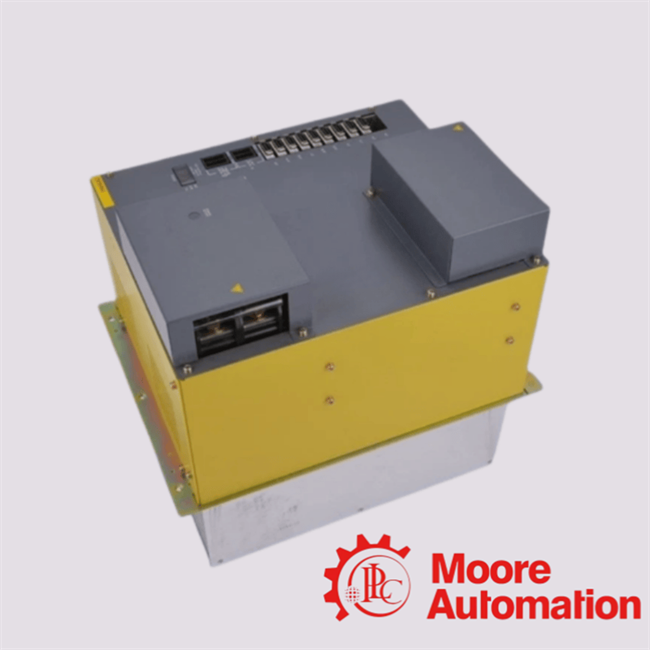

A06B-6102-H245 #H520 General Electric Fanuc Spindelverstärker Antriebsmodul für Hochleistungs-CNC-Anwendungen

Name: A06B-6102-H245 #H520 General Electric Fanuc Spindelverstärker Antriebsmodul für Hochleistungs-CNC-Anwendungen
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: Verhandelbar USD
Availability: InStock

Produkt-Details:

Herkunftsort:	USA
Markenname:	General Electric
Zertifizierung:	CO.CQ
Modellnummer:	A06B-6102-H245 #H520

Ausführliche Information

Herkunftsort:

USA

Markenname:

General Electric

Zertifizierung:

CO.CQ

Modellnummer:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

Serie:

Alpha-Serie

Leistungsabgabe:

56 Kilowatt

Ausgangsstrom:

198 A

Anwendung:

Hochleistungs-CNC

Achsenunterstützung:

Einspindelachse

Kontrolltechnik:

Sinuswellen-PWM (IGBT)

Hervorheben:

High Light

Hervorheben:

56 kW Hochleistungsleistung

Serielle Schnittstelle Typ 1

CE-zugelassener Fußabdruck

Handelsinformationen

Min Bestellmenge:

Preis:

inquiries

Verpackung Informationen:

Neu und original mit Werksversiegelung

Lieferzeit:

2-3 Arbeitstage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

Erfordert

Produktbeschreibung

A06B-6102-H245 #H520 General Electric Fanuc Spindel-Verstärkermodul

Hochleistungs-Spindel-Verstärkermodul, entwickelt für anspruchsvolle CNC-Anwendungen, das außergewöhnliche Leistung und Präzision für industrielle Fertigungsumgebungen liefert.

Technische Spezifikationen

Parameter	Spezifikationsdetails
Modellbezeichnung	Alpha Spindelmodul (SPM-45)
Teilenummer	A06B-6102-H245 #H520
Nenneingangsleistung	56 kW
Eingangsspannungsbereich	283-325 Vdc (vom Alpha Power Supply Module)
Nenn-Ausgangsstrom	198 A
Maximale Ausgangsspannung	230 Vac
Steuerschnittstelle	Typ 1 / Standard-Spezifikation
Hauptstromkreissteuerung	Sinuswellen-PWM mit IGBT-Brücke
Kühlmechanismus	Externe Zwangsluftkühlung (Doppelkühlkörper)
Gewicht & Abmessungen	~22 kg \| 380mm H × 300mm B × 307mm T

Kernleistungsmerkmale

Nenneingangsleistung: 56 kW / 198 A maximaler Ausgangsstrom Ermöglicht tiefe Schnitte und Bearbeitungen mit hohem Drehmoment an massiven Werkstücken. Diese massive Leistung ist darauf zugeschnitten, große Alpha 30 und Alpha 40 Spindelmotoren anzutreiben. Sie ermöglicht es Ihrer CNC-Maschine, harte Materialien wie Titan oder gehärteten Stahl mit hohen Materialabtragsraten zu bearbeiten, ohne zu blockieren oder die Drehzahl zu verlieren, wodurch der Durchsatz Ihrer Werkstatt maximiert wird.
Steuerschnittstelle: Serielle Kommunikation Typ 1 mit Spindel-HRV-Unterstützung Liefert spiegelglatte Oberflächen und präzises Stechdrehen. Das standardmäßige digitale Closed-Loop-System vom Typ 1 lässt sich direkt mit Fanuc 0-D, 16/18/21 und 16i/18i/21i CNC-Steuerungen koppeln. Die High-Response-Vector (HRV)-Steuerung minimiert Stromwelligkeiten und ermöglicht es der Spindel, sich perfekt mit Servoachsen zu synchronisieren, für fehlerfreies Gewindeschneiden und Hochgeschwindigkeits-Formenbau.
Zertifizierungssuffix: #H520 CE-zugelassene Spezifikation Garantiert internationale Sicherheitskonformität und reduziert elektrische Störungen. Das Suffix #H520 bedeutet, dass das Modul strenge europäische Sicherheits- und EMV-Standards (elektromagnetische Verträglichkeit) erfüllt. Es verfügt über eine integrierte Abschirmung, die verhindert, dass Ihr Spindelantrieb Übersprechen oder elektrische Störungen bei empfindlichen Linealskalen, Messköpfen oder lokalen Stromnetzen verursacht.

Ingenieurkompetenz

"Beim Austausch eines durchgebrannten SPM-45 Moduls sollten Sie niemals nur die interne A20B-1007-0591 Leistungskarte oder die A20B-2002-0080 Zündkarte in Ihrer Werkstatt austauschen. Fanuc passt diese internen Karten in der Fabrik an und stimmt sie ab, daher sollten sie nur als komplette, einheitliche Baugruppe gewartet werden. Überprüfen Sie außerdem immer die beiden externen Lüfter am hinteren Kühlkörper während der Installation; eingeschränkter Luftstrom ist die Hauptursache für vorzeitige Ausfälle der IGBT-Brücke bei diesen 300 mm breiten Rahmen."

-- Leitender Ingenieur für CNC-System-Remanufacturing

Häufig gestellte Fragen

Welche spezifischen Fanuc-Alarme deuten direkt auf einen Ausfall dieses Spindelantriebs hin?

Häufige Fehler, die auf dem dualen 7-Segment-LED-Display angezeigt werden, sind Alarm 01 (Überstrom im Hauptstromkreis), Alarm 09 (Überhitzung des Hauptstromkreis-Leistungsteils) und Alarme 24/25 (Serielle Kommunikationsfehler zwischen der CNC und dem Spindelmodul). Wenn einer dieser Codes auftritt, deutet dies auf einen Fehler in der Leistungselektronik oder der Steuerplatine des Moduls hin.

Kann dieser Antrieb als direkter Ersatz für einen A06B-6102-H245 mit einem anderen Suffix wie #H500 verwendet werden?

Ja, in fast allen Fällen. Das Suffix #H520 bezeichnet lediglich die werkseitig konfigurierte CE-konforme Fußabdruck. Die physikalischen Grundabmessungen, die Verdrahtungsklemmen, der 198A-Stromausgang und die Steuerungsprotokolle vom Typ 1 bleiben vollständig identisch mit anderen H245-Modellen, was einen sofortigen Plug-and-Play-Austausch ermöglicht.

Wird dieses Antriebsmodul direkt an das 3-Phasen-AC-Stromnetz angeschlossen?

Nein. Als Teil des modularen Fanuc Alpha-Systems nimmt der A06B-6102-H245 keinen rohen AC-Eingang auf. Er muss über eine gemeinsame DC-Sammelschiene (283-325 Vdc) direkt mit einem dedizierten Fanuc Power Supply Module (PSM) verbunden werden, das die eingehende Netzspannung verarbeitet.

Bewährte Leistung

"Eine identische A06B-6102-H245 #H520 Antriebseinheit wurde kürzlich zur Überholung einer Schwerlast-Vertikaldrehmaschine in einem Luft- und Raumfahrtfertigungsbetrieb eingesetzt. In einer Umgebung, die kontinuierlichem Graphitstaub und starken Temperaturschwankungen ausgesetzt ist, hat das abgedichtete Zwangsluftdesign des Moduls unter rigorosen 3-Schicht-Produktionszyklen eine Null-Fehler-Bilanz aufrechterhalten."
