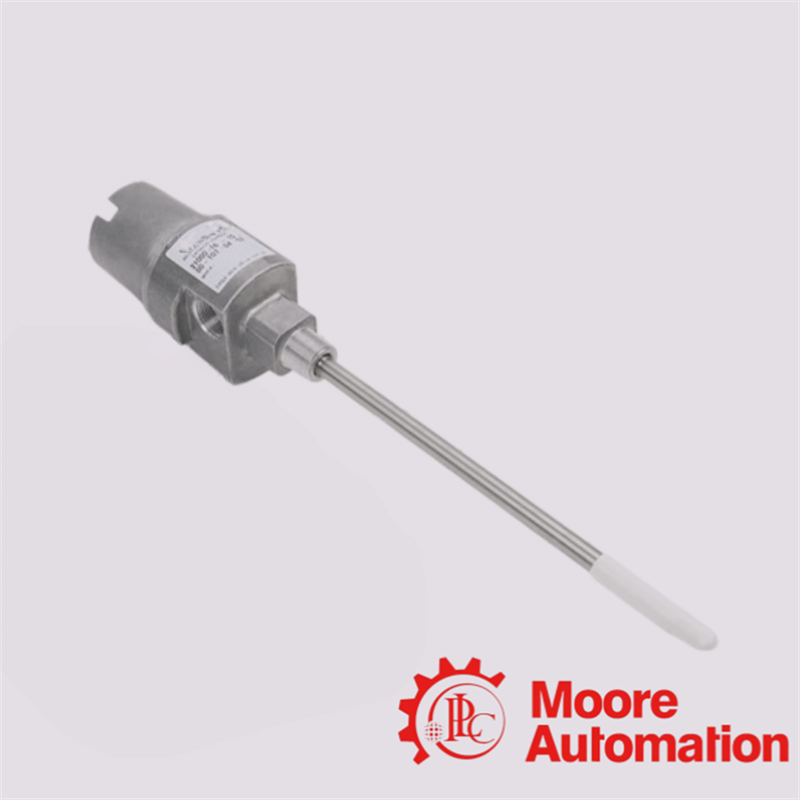

21000-16-10-00-167-04-02 Bently Nevada Proximity-Sonden-Gehäuse für Sensorwartung
21000-16-10-00-167-04-02 Bently Nevada Proximity-Sonden-Gehäuse für Sensorwartung
Das Aluminiumgehäuse Bently Nevada 21000-16-10-00-167-04-02 wurde streng nach API 670-Standards entwickelt und verfügt über ein innovatives, extern zugängliches, explosionsgeschütztes Design. Diese Konfiguration eliminiert direkt die kostspieligen Anlagenabschaltungen, die normalerweise für die Sensorwartung erforderlich sind, indem sie es den Technikern vor Ort ermöglicht, die vorinstallierte 330104 XL-Sonde sicher vollständig von außerhalb des Maschinengehäuses einzustellen oder auszutauschen. Mit einer verlängerten 16,7-Zoll-Edelstahl-Eintrittshülse und einer luftdichten Doppel-O-Ring-Abdichtung ist es die definitive Schutzlösung für die radiale Vibrations- und Axialschubüberwachung mit großer Reichweite an Turbinen mit dicken Wänden, großen Kompressoren und schweren Getrieben, die in gefährlichen, ölnebelbelasteten Industrieumgebungen betrieben werden.
Experten-Einblicke & Ingenieurhinweise
Ingenieurhinweis
"Unsere Anwendungstechniker empfehlen dringend das Bently Nevada 21000-16-10-00-167-04-02 für schwere Industriemaschinen mit dicken Außenwänden, bei denen der externe Wartungszugang Priorität hat. Angesichts der verlängerten Hülsenlänge von 16,7 Zoll ist es entscheidend, die richtige Ausrichtung während der Installation sicherzustellen, um eine Verformung oder ein Durchbiegen der Hülse unter starker Quervibrationsbelastung des Gehäuses zu verhindern. Stellen Sie immer sicher, dass das interne 1,0-Meter-Sondenkabel unter der Aluminium-Kuppelabdeckung glatt aufgerollt ist, ohne scharfe Knicke, um die Signalintegrität zu erhalten."
Häufig gestellte Fragen
F: Kann ich die interne Sonde in dieser Baugruppe austauschen, ohne das Gehäuse von der Maschine zu entfernen?
A: Ja. Der Hauptvorteil des 21000-Designs ist, dass sich die Kuppelabdeckung abschrauben lässt, sodass Sie die Sondenleitung trennen und die umgekehrt montierte 330104 XL-Sonde vollständig von außen austauschen oder einstellen können, während Ihre Maschinen vollständig in Betrieb bleiben.
F: Was ist der Zweck der "00"-Abstandshalter-Konfiguration bei diesem speziellen Modell?
A: Die Endung "00" bedeutet, dass diese Baugruppe mit dem 3/4-14 NPT-Gewinde bündig direkt am Maschinengehäuse oder Lagerblock montiert wird. Wenn Ihre Anwendung ein einstellbares Spielpolster außerhalb der Gehäusewand erfordert, wäre ein anderer Nicht-Null-Abstandshalter-Optionscode erforderlich.
F: Ist diese 16,7 Zoll lange Hülse steif genug, um starken mechanischen Vibrationen standzuhalten?
A: Die Hülse besteht aus hochwertigem 304er Edelstahl, um eine steife strukturelle Integrität zu gewährleisten. Bei tiefen Durchdringungen von 16,7 Zoll, die hohen strukturellen Harmonischen oder Flüssigkeitsquerströmungen ausgesetzt sind, raten wir jedoch dazu, den Installationspunkt auf eine steife Gehäusestütze zu überprüfen, um Resonanzschwingungen der Sonde zu verhindern.
Anwendungsprojektfall
Einsatzort: Großkraftwerk mit Dampfturbinen (Queensland, Australien)
Betriebsbedingungen: Gehäuseumgebungen mit hohen Temperaturen, dicke mehrschichtige Wärmeisolierung und kontinuierliche Betriebszyklen.
Leistungsbilanz: Diese exakte 16,7-Zoll-Tiefdurchdringungs-Aluminiumgehäusebaugruppe wurde zur Überwachung der Wellenmittellinienposition und des Axialschubs an einer Dampfturbine mit Doppelmantel eingesetzt. Durch die Überbrückung des massiven Spaltes, der durch das äußere Isolationsgehäuse der Turbine entsteht, lieferte sie erfolgreich stabile Proximity-Signale und ermöglichte es den Technikern, routinemäßige Sensor-Kalibrierungen vollständig von außen durchzuführen, ohne die Isolationsschichten abzunehmen.
