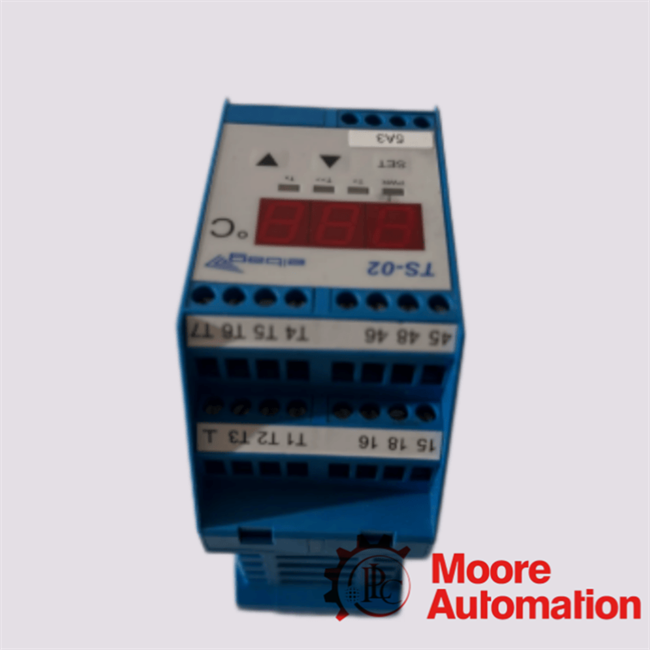

TS-02 elbag eingestellte Temperaturüberwachungseinheit

Die ELBAG TS-02ist eine mehrkanälige industrielle Temperaturüberwachungs- und -schutz-Relee-Einheit, die für die kontinuierliche Überwachung elektrischer und elektromechanischer Geräte wie Transformatoren, Motoren,und GeneratorenEs wird in mittelschweren und hochspannenden Verteilungssystemen weit verbreitet, um einen zuverlässigen thermischen Schutz durch Echtzeittemperaturerfassung und relaisbasierte Alarm-/Trip-Funktionen zu gewährleisten.

Das Gerät integriert mehrere Sensoriktechnologien, einschließlich PTC-Thermistoren (konform DIN 44081/82) und PT100-Widerstandstemperaturdetektoren,die sowohl die Schutztemperatur als auch die Präzisionstemperaturüberwachung auf einer einzigen Plattform ermöglicht.

Q1: Was ist die auf einem Thermistor basierende, mehrkanälige Temperaturüberwachungstopologie, die in derTS-02Unter der ELBAG-Architektur der industriellen Überwachung?

A:
Die TS-02ist eine mehrschaltbare Temperaturüberwachungs- und Schutzrelais-Einheit zur Überwachung von Industrieanlagen mit PTC-Thermistoren (Kaltleiter) und PT100-Sensoren.Der TS-02 integriert mehrere Messschaltkreise (Tx,T>,T>) zur hierarchischen thermischen Überwachung, die in Transformator-, Motor- und Generatorschutzsystemen stufenweise Alarm- und Auslösefunktionen ermöglicht.

F2: Wie wird diee TS-02Einführung einer Echtzeit-Diskriminierung der Thermistorwiderstandsschwelle in seinem Temperaturbewertungsalgorithmus?

A:
Diee TS-02 oDies geschieht durch kontinuierliche Bewertung von PTC-Widerstandsschwellen im Kilohm-Bereich, bei denen Temperaturübergänge in diskrete Schaltzustände umgesetzt werden.Wenn der Widerstand die kalibrierten Schwellenwerte überschreitet, aktiviert der TS-02 entsprechende Relais-Ausgänge und sorgt für eine deterministische Temperatureskalationserkennung und Fehlersignalisierung.

F3: Welche funktionelle Bedeutung hat die mehrstufige Relais-Logik-Architektur, die in diee TS-02(T>, T>, Tx) Überwachungskanäle?

A:
Die TS-02verwendet eine dreistufige Schutzlogikstruktur:

• T> (Präalarmstadium)
• T>> (Abschaltstadium bei kritischer Übertemperatur)
• Tx (Hilfs-/Verbundüberwachungsschaltung)

Diese hierarchische Architektur ermöglicht eine fortschreitende thermische Eskalationsbehandlung, die eine Frühwarnung, eine kontrollierte Belastungsreduktion und eine abschließende Notfallabschaltung je nach thermischer Schwere ermöglicht.

F4: Wie wird diee TS-02Einführung von selbstkalibrierenden langfristigen Stabilitätsmechanismen durch regelmäßige Diagnosezyklen?

A:
Das TS-02 führt alle 720 Stunden einen automatischen Selbsttestzyklus durch, während dessen Relais 4 für etwa 10 Minuten mit Energie versorgt wird.Gewährleistung der langfristigen Kompensation für die Verschiebung und Erhaltung der Messstabilität ohne manuelle Neukalibrierung.

F5: In welcher Weise wird dieS-02Anomalien in der Verkabelung wie z. B. Offen- oder Kurzschlussbedingungen in seinem Sensornetz erkennen?

A:
Diee TS-02Überwacht das System kontinuierlich die Integrität der Sensorschleife in allen Messkanälen.

• Fehleranzeige auf dem 7-Segment-Display
• Aktivierung des Ausgangs des Fehlerrelais (Relais 4)

Dies gewährleistet eine schnelle Erkennung von Sensornetzwerkzerstörungen.
