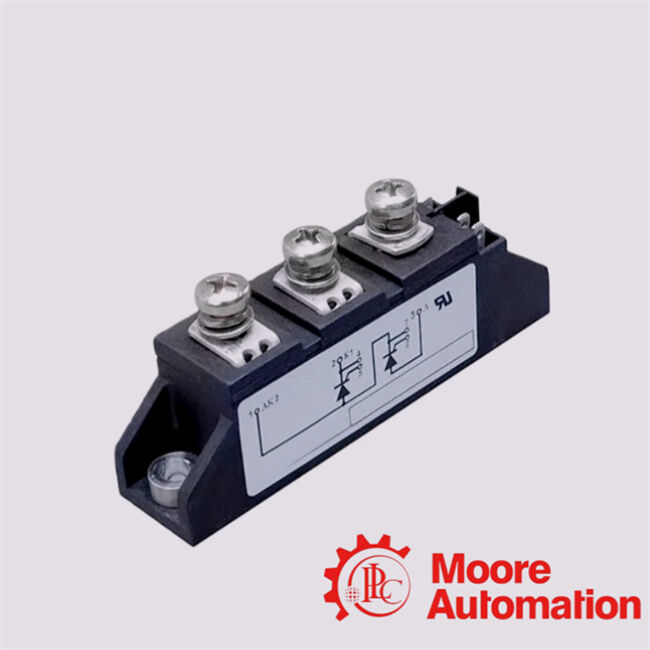

- MCC95-16IO1B Direkte Kupfergebundene Al2O3-Keramik-Basisplatte
Beschreibung
Das MCC95‐16IO1B ist ein Dual-Tyristor-Modul (SCR), das von IXYS Semiconductor (auch über Distributoren wie DigiKey vermarktet) entwickelt und hergestellt wird.
Es ist für industrielle Leistungssteuerungsanwendungen wie Motorantriebe bestimmt,
Weichstarter und Leistungsumwandlungssysteme.
Merkmale und Anwendung von MCC95-16IO1B
| Merkmal |
Anwendung |
|
Elektrotechnische und Packungsmerkmale
-
Doppel-Tyristor in einem Modul: enthält zwei in Serie verbundene SCRs für das gesteuerte AC/DC-Schalten und -korrigieren.
-
Nennspannung: bis zu 1600 V Wiederholungsspannung außer Betrieb/umgekehrt (V)RRM/VDRM) geeignet für die Stromspannungssteuerung.
-
Nennstrom: Durchschnittlicher Vorwärtsstrom ~116 A, RMS im aktiven Zustand bis ~180 A.
-
Hochspannungskapazität: Kann hohe nicht wiederholende Spannungströme (z. B. ~ 2,25 kA) bewältigen.
-
Gate Trigger: Typischer niedriger Triggerstrom und -spannung, der die Steuerung in Treiberkreisen erleichtert.
-
Betriebstemperatur: Standardindustrieller Bereich bis ~ 125 °C.
-
Standardpaket: JEDEC TO-240AA für die industrielle Kompatibilität und einfache Montage.
Wärme- und mechanische Vorteile
-
Direkt Kupfer gebunden (DCB) Al2O3 Keramik-Basisplatte: Lieferungenhohe Wärmeleitfähigkeitundausgezeichnete elektrische Isolierung, wodurch die Wärmeableitung und die Zuverlässigkeit bei hoher Energieverbrauch verbessert werden.
-
Ebenförmige passivierte Chips: Steigern die langfristige Stabilität und die vorhersehbaren Blockierungseigenschaften in weiten Temperaturbereichen.
-
3600 V Isolationsspannung: Hohe Isolationsspannung zwischen den Netzteilen und der Modulbasis.
-
Industrie-Standard Fußabdruck: Kompaktes und weit kompatibles Modulumriss für Steuerplatten und Kühlkörper.
|
Der MCC95‐16IO1B zeichnet sich in industriellen Leistungssteuerungsszenarien aus, bei denen eine robuste AC/DC-Schaltung und eine hohe Stromübertragung erforderlich sind:
Leistungskontrolle und Umwandlung
-
Steuerbare Geradliner: Bei der Umwandlung von Wechselstrom in Gleichstrom mit verstellbarem Ausgang (z. B. in Stromversorgungen und Gleichstromantriebe) verwendet.
-
Steuerung der Wechselstromleistung: Steuerung des Phasenwinkels für eine variable Wechselstromleistung, die zu Lasten geliefert wird.
-
Leistungsumrichter und Wechselrichter: Besonders in Linienfrequenzstufen, in denen die SCR-Steuerung wirksam ist.
Motorantriebe und Automatisierung
-
Softstart-AC-Motorsteuerung: Grenzwerte für den Einschluss von Strom und mechanischer Belastung beim Anfahren von Motoren.
-
Gleichstrommotorsteuerungen: Liefern regulierte Leistung für Gleichstrommotoren und industrielle Traktionssysteme.
Industrie- und Prozessanwendungen
-
Beleuchtung und Temperaturregelung: Phasenregelung für Hochleistungslampen oder Heizungen.
-
UPS und Stromversorgung: In hochzuverlässigen Gleichrichterstufen verwendet.
-
Batterieladegeräte und Traktionselektronen.
Zusätzliche Verwendungszwecke
-
Statische Schalter und Solid-State-Relais für eine robuste Schaltung ohne mechanischen Verschleiß.
-
Temperatur- und Prozesssteuerung in Industrieöfen, Öfen und Wärmebearbeitungsanlagen.
|
