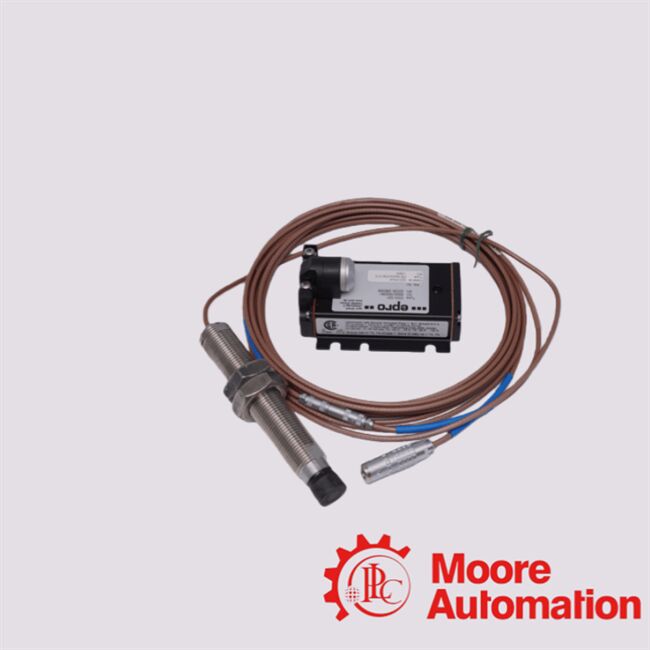

PR6424/014-140 CON021 Emerson Eddy Stromsensor

Der PR6424-Sensor ist ein berührungsloser Wirbelstrom-Verschiebungs- (Nähe-) Wandler, der für schwere industrielle rotierende Maschinen (Dampf-/Gas-/Wasserkraftanlagen,

Kompressoren, Pumpen, Ventilatoren, Getriebe usw.), bei denen eine präzise Messung der Wellenverschiebung, Vibration, Exzentrizität, axialer/radialer Bewegung oder Lücke/Räume erfolgt

Das System wird zusammen mit dem Signalwandler CON021 zu einer vollständigen Messkette: das Rohwirbelstromsignal aus

die Sonde ist konditioniert, linearisiert und als verwendbares Analogsignal (Spannung oder Strom) ausgegeben, das in die Überwachung, Steuerung oder DCS/PLC eingespeist werden kann

Systeme.Kurz gesagt: PR6424 + CON021 bietet eine hochpräzise, robuste, berührungslose Messlösung für kritische Industrieanlagen.

Drehgeräte, die sowohl für die statische (Position/Abstand) als auch für die dynamische (Vibration/Bewegung) Überwachung geeignet sind.

Amplitude von 0 bis 1000 μm (0 bis 1 mm) für Vibrationen/dynamische Verschiebungen

Installations- und Sicherheitsnachweise

Basierend auf dem allgemeinen Installationsleitfaden für die PR642x-Serie und der Konverterdokumentation CON021.Anforderung für Berührungslose Messungen: Die Spitze des Sensors muss der rotierenden Welle (oder der Zieloberfläche) zugewandt sein, wobei eine spezifische Luftlücke (für PR6424 nominal ~ 2,7 mm) beibehalten wird.- Nein.Berühren Sie die Welle

• Verwendung eines geeigneten Konverters/Signalkonditioners: Die Rohleistung des PR6424-Sensors erfordert, dass der Konverter CON021 (oder ein kompatibler Konverter) ein verwendbares Analogsignal erzeugt. Ohne einen solchen Konverter liefert der Sensor allein keine kalibrierte Messung.

• Mechanische Montage und Ausrichtung: Der Sensor muss fest montiert sein, in der Regel mit einem geeigneten Montagefaden (z. B. Hülsenfaden M18 × 1).5 oder 3/4‐16 UNF pro Reihenfolge Matrix) und sicheren Halter, um Bewegung oder Vibration des Sondengehäuses unabhängig von der Welle zu vermeiden.

• Kabelverwaltung und Umweltschutz: Verwenden Sie einen bestimmten Kabeltyp (PTFE oder gepanzerte), beachten Sie beim Routen einen Mindestradius der Kabelbiegung, vermeiden Sie scharfe Biegen oder mechanische Belastungen.

• Kalibrierung und Einstellung der Luftlücke: Nach der Installation kalibrieren und setzen Sie die Referenz "Null" für Verlagerung/Position.Sie müssen neu kalibrieren, sonst können die Messwerte abweichen oder ungenau sein..

• Umwelt- und Betriebsgrenzwerte: Sicherstellen, dass die Betriebstemperatur, der Druck, der mechanische Schock/Vibration und das Zielmaterial den Spezifikationen entsprechen.Überprüfung, ob die gewählte Variante (Kopf), Kabel, Gehäuse) angemessen bewertet wird.

• Konformitäts- und Sicherheitsbescheinigung (wenn in gefährlichen/explosionsfähigen Umgebungen verwendet): Wenn Sie planen, den Sensor + Konverter in gefährlichen Bereichen zu verwenden, stellen Sie sicher, dass die gesamte Messkette (Sensor + Konverter + jede Barriere) zertifiziert ist (z. B.für die spezifische Umgebungs- und TemperaturklasseDie Dokumentation für PR6424 gibt Anhaltspunkte für eine explosionsgeschützte Anlage an, wenn sie richtig konfiguriert ist.
