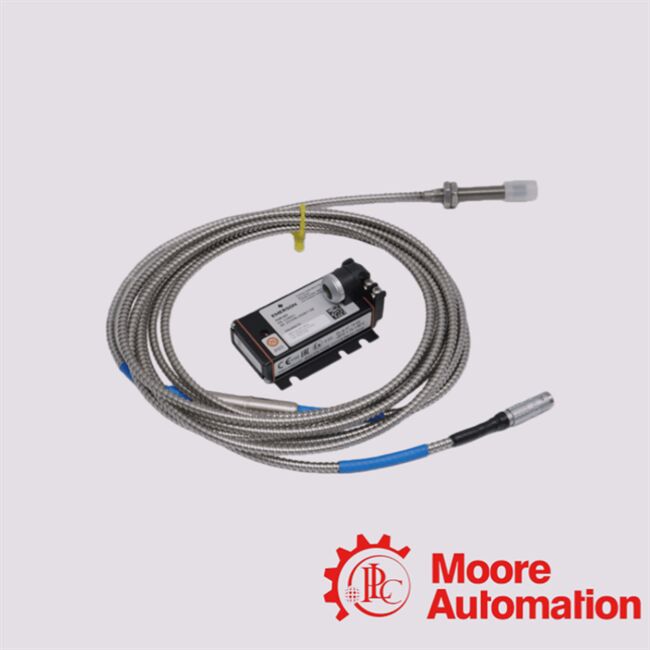

PR6423/01K-010 Emerson Wirbelstromsensor

Die PR6423-Serie ist ein berührungsloser Wirbelstrom-Verlagerungssensor (Nähe-Sensor), der zur Messung statischer und dynamischer Wellenverlagerung und -bewegung in rotierenden Maschinen verwendet wird

(z.B. Turbinen, Kompressoren, Pumpen, Getriebe).Es misst die radiale und axiale Wellenverschiebung/Position, Wellenexzentrizität, Vibration/Oszillation, Ölfilm

Ausbau der Ausrüstung für die Beförderung von Kraftfahrzeugen

Metall-Rotationswelle und eine stationäre Oberfläche. Kurz gesagt: PR6423 ist ein hochpräziser, berührungsloser Sensor zur Überwachung von Wellen

Bewegung / Verschiebung / Vibration in kritischen Dreharausrüstungen; eine Variante in dieser Familie wäre ¥/01K‐010·.

0.5 mm (≈ 20 mils) ≈ d. h. die kalibrierte Lücke zwischen Sensorspitze und Ziel bei Nullverschiebung.

Installations- und Sicherheitsnachweise

Auf der Grundlage der allgemeinen Richtlinien des Herstellers für PR6423-Sensoren.

• Die Berührungslose Montage ist unerlässlich: Die Sensorspitze muss der Zielwellenoberfläche zugewandt sein, mit einer festen Luftlücke (nominale ~ 0,5 mm).- Nein.Berühren Sie den Schacht.

• Richtige Ausrichtung (Vorrichtung): Die Sensorsonde sollte senkrecht auf die Messfläche montiert sein; jede Neigung kann Messfehler hervorrufen, insbesondere bei der Achtrotation.Selbst geringe Winkelabweichungen können unter dynamischen Bedingungen zu erheblichen Messfehlern führen.

• Befestigungsfaden / mechanische Befestigung: Verwenden Sie die im Modell angegebene richtige Befestigung (M10×1 oder 3/8‐24 UNF je nach Variante).Bewegung verzerrt die Messwerte..

• Kabelbearbeitung: Verwenden Sie den angegebenen Kabeltyp (PTFE-isoliert oder gepanzert, falls angegeben).≥ 35 mm) um eine Beschädigung der internen Verkabelung oder eine Beeinträchtigung der Signalintegrität zu vermeiden.

• Verwendung eines geeigneten Signalwandlers/Konditionierers: Das Rohwirbelstromsignal muss mit einem kompatiblen Konverter (oder Überwachungssystem) verarbeitet werden, um einen verwendbaren analogen Ausgang (Spannung oder Strom) für die nachgelagerte Instrumentierung zu erzeugen.

• Umwelt- und Betriebsbedingungen: Der Sensor ist für industrielle Bedingungen konzipiert: hohe Temperatur, Vibrationen, mögliche Exposition gegenüber Öl/Nebel.Schutzbewertung, Kabelvermittlung, Dichtung).

• Kalibrierung bei der Montage: Nach der Montage wird die Luftlücke/Null-Referenz mit der Zielwelle (oder einem Kalibrierstandard) gemäß den Anweisungen des Herstellers eingestellt und kalibriert.Jede Neuinstallation oder der Austausch des Sensors sollte zur Neukalibrierung führen..

• Einhaltung der Normen (falls erforderlich): Die PR6423-Serie wurde entwickelt, um die Industriestandards für die Überwachung von Maschinen (z. B. API 670, DIN 45670, ISO 10817-1) insbesondere für kritische Anwendungen von Turbomaschinen zu erfüllen.

• Eignung für gefährliche Umgebungen (optional): Bei Verwendung mit geeigneten Signalkonditionierern und SicherheitsschrankenWirbelstromsensoren wie PR6423 dürfen in gefährlichen/explosionsgefährdeten Umgebungen eingesetzt werden, jedoch nur, wenn das komplette System (Sensor + Konverter + Barriere) die geltenden Zertifizierungsanforderungen erfülltSie sollten den Zertifizierungsstatus pro Land/Region überprüfen.
