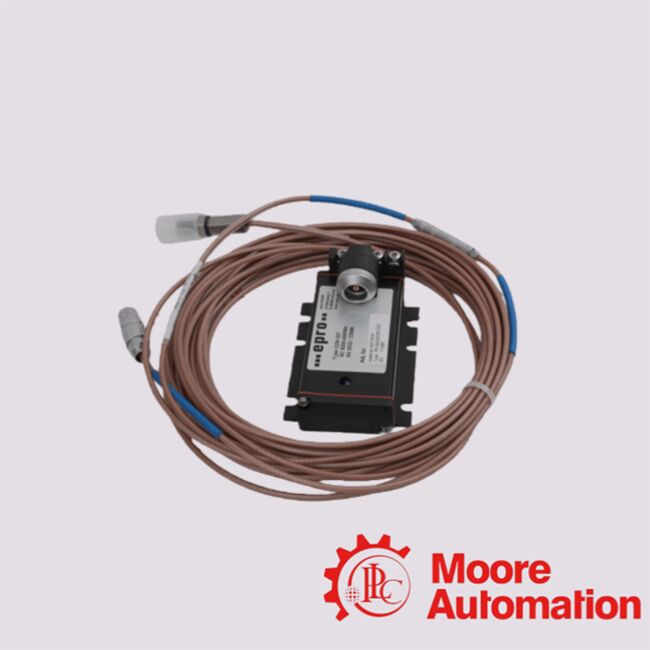

PR6423/015-040 CON021 Emerson SPS Modul

Dieses CON021 ist kein “PLC-Modul” im üblichen Sinne (d. h. Logiksteuerung), sondern ein Wirbelstromsignalwandler: ein Signalkonditionierungsmodul, das mit PR642x-Sensoren arbeitet

(PR6423, PR6422, PR6424, etc.) um die Rohwirbelstrom-Sensorleistung in ein verwendbares Verschiebungs-/Vibrations-/Positionssignal umzuwandeln.

PR6423 Sensor, das System (Sensor + Konverter) wird zur berührungslosen Messung der kritischen Drehmaschinenparameter verwendet: Radial-/Achschaft

Der Signalwandler sorgt für das schwache Sensorsignal.

wird für Überwachungs- oder Steuerungssysteme geeignet, die eine Schachtüberwachung, vorausschauende Wartung und Sicherheit/Schutz ermöglichen

Systeme.Kurz gesagt:CON021 + PR6423 ist ein spezialisiertes Sensor-/Wandlerpaar für hochpräzise, berührungslose

Beobachtung von Verschiebungen/Vibrationen in industriellen Drehgeräten.

Umwandelt das Wirbelstromsignal des Sensors in eine nutzbare Verlagerungs-/Vibrationsleistung (Spannungs- oder Standardsignal, je nach System)

Installations- und Sicherheitsnachweise

Basierend auf offiziellen Herstellerempfehlungen und Standardpraktiken für Wirbelstromsensoren + Umrichtersysteme.

• Anbringung des Sensors:Der PR6423-Sensor muss mit einem geeigneten mechanischen Gewinde (M10×1 oder 3/8‐24 UNF, je nach Variante) so montiert sein, dass die 8 mm große Spitze auf die rotierende Welle oder Zielfläche gerichtet ist.

• Kabelvermittlung und Schutz:Bei Verwendung der Version mit gepanzertem Kabel ist sicherzustellen, dass der Mindestbiegungsradius (pro Datenblatt) eingehalten wird und scharfe Biegen oder mechanische Belastungen vermieden werden.

• Konverteranlage:Montieren Sie den CON021-Wandler in einer sauberen, trockenen, stabilen Umgebung (Umgebungstemperatur zwischen 30 °C und +100 °C).Sensoranschluss über den Lemo-Stecker, Ausgang zum Überwachungs-/Steuerungssystem über Schraubendraht.

• Anforderungen an die StromversorgungEs muss eine stabile Gleichstromversorgung im angegebenen Bereich (von 23 V bis 32 V Gleichstrom oder von 21 V bis 32 V je nach Konfiguration) gemäß dem Konverterdatenblatt vorhanden sein.

• Gefährdete Bereiche/explosionssichere Anlagen (falls erforderlich):Die CON021 ist nach den einschlägigen Normen (ATEX / IEC-Ex / CSA) als intrinsisch sicher (Ex ia) zertifiziert, abernurwenn sie mit geeigneten Strombegrenzungsbarrieren und gemäß den örtlichen Vorschriften installiert sind.

• Kalibrierung / Ausrichtung:Nach der Montage ist die Luftlücke zwischen Sensorspitze und -welle nach der vom Hersteller empfohlenen “Anfänglichlücke” (oft ~0,5 mm) “ festzulegen und dann Null/Referenz festzulegen.Eine falsche Lücke oder Fehlausrichtung kann zu ungenauen Messwerte oder Signalverzerrungen führen.

• Betriebsumfeld:Vermeiden Sie übermäßigen mechanischen Schock, Vibrationen über die festgelegten Grenzwerte hinaus, übermäßige Luftfeuchtigkeit oder leitfähige Trümmer nahe der Sensorspitze.Halten Sie Sensor- und Konvertergehäuse sauber und versiegelt (insbesondere bei Verwendung im Hochtemperatur- oder ölreichen Umfeld).
