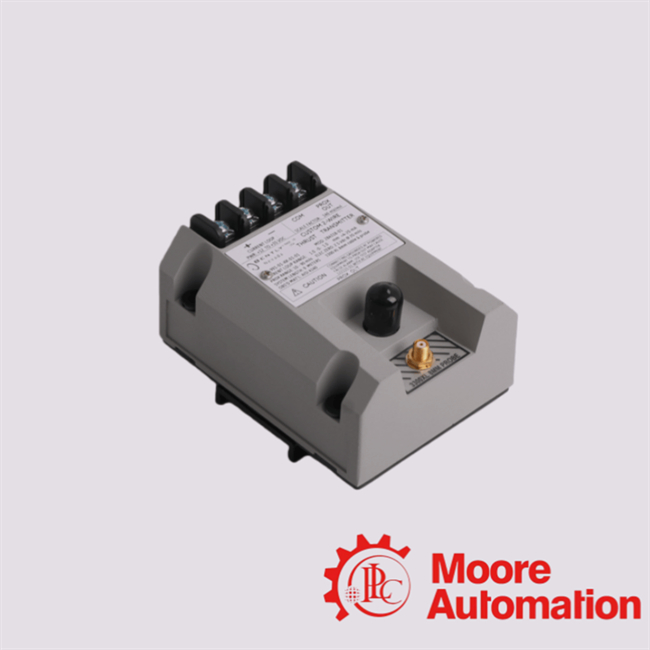

991-01-XX-01-00 MOD: 284318-01 Bently Nevada Axialschub-Transmitter
Beschreibung
Der 991 Axialschub-Transmitter ist ein 2-Draht-Gerät mit Schleifenstromversorgung, das entwickelt wurde, um die axiale Wellenverschiebung (d. h. den Axialschub) in ein 4–20 mA-Signal für Steuerungssysteme umzuwandeln. Er empfängt Eingaben von einer 3300 NSv-Näherungssonde
plus dem passenden Verlängerungskabel (Systemlängenoptionen wie 5 m oder 7 m werden unterstützt). Der Transmitter wandelt das rohe Näherungssignal in „technische Einheiten“ der axialen Position um und
wandelt es dann in den Standard-Analogstromschleifenausgang um. Physikalisch ist das Gerät relativ kompakt (~100 × 74 × 53 mm) und wiegt laut Herstellerspezifikation etwa 0,43 kg.
Das Gehäuse besteht aus Edelstahl und bietet Robustheit und einen gewissen Umweltschutz. Umweltklassifizierung: Einige Quellen geben IP67 an,
was einen guten Schutz gegen Staub und Wassereintritt bedeutet. Stromversorgungsanforderung:
typischerweise 12 V bis ~35 V DC für die Schleifenstromversorgung.
Funktion und Anwendung von 991-01-XX-01-00 MOD: 284318-01
| Funktion |
Anwendung |
-
Integrierter Proximitor-Sensor
-
Diagnosesignalausgang („PROX OUT“)
-
Es gibt einen nicht-isolierten koaxialen „PROX OUT“-Anschluss plus „COM“-Anschlüsse, die das rohe (dynamische) Proximitor-Signal ausgeben, das für Schwingungsdiagnosen verwendet werden kann.
-
Da der „PROX OUT“ nicht relativ zur 4–20 mA-Schleife isoliert ist, empfiehlt Bently die Verwendung eines 990/991 Testadapter zur Isolierung während Tests/Diagnosen.
-
Nullpunkt- und Bereichseinstellung
-
Der Transmitter bietet nicht interagierende Potentiometer unter seiner Abdeckung für Nullpunkt und Bereich, sodass Sie den 4–20 mA-Ausgang einstellen können, ohne dass diese Einstellungen sich gegenseitig stören.
-
Testeingangspin
|
-
OEM-Maschinen: Speziell für OEMs (Original Equipment Manufacturers) von Zentrifugal-Luftkompressoren, kleinen Pumpen, Motoren und Ventilatoren konzipiert, die ein einfaches, analoges Axialschubsignal (Axialposition) für Steuerungs- oder Schutzsysteme benötigen.
-
Maschinensteuerungssysteme: Wird in Anwendungen eingesetzt, bei denen die axiale Verschiebung (Axialschub) in ein Stromschleifensignal umgewandelt werden muss, um es in SPS, DCS oder andere Steuerungs-Hardware einzuspeisen.
-
Trenddarstellung & Alarmierung: Obwohl es sich nicht um ein vollständiges „Schwingungsschutzsystem“-Modul handelt, unterstützt es Axialschub-Trenddarstellung und „Nicht OK“-Erkennung; Alarme können über das 4–20 mA-Signal eingebaut werden, um anormale Axialbewegungen anzuzeigen.
-
Diagnostische Verwendung: Der koaxiale „PROX OUT“-Anschluss ermöglicht die Extraktion dynamischer (Schwingungs-)Signale — nützlich für Wartungsteams zur Überwachung oder Fehlerbehebung über Handheld-Analysatoren.
-
Raue / feuchte Umgebungen: Aufgrund der vergossenen Konstruktion und der großen Temperaturtoleranz ist es für industrielle Umgebungen geeignet, in denen Feuchtigkeit oder Kondensation vorhanden sein kann.
|
