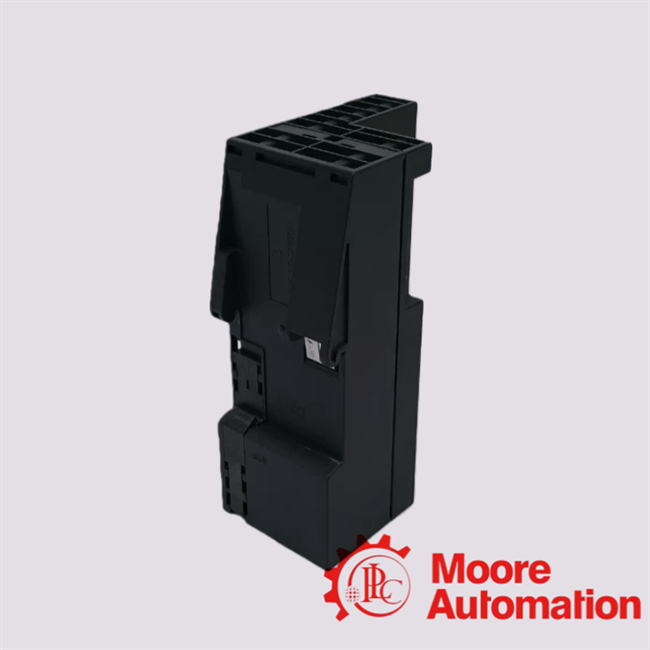

6ES7151-1BA00-0AB0 SIEMENS Schnittstellenmodul
Beschreibung und Merkmale
Das Modul ist Teil der Siemens SIMATIC-Familie: speziell das IM 151-1 HIGH FEATURE Schnittstellenmodul für das dezentrale ET 200S I/O-System. Es bietet eine PROFIBUS DP
Schnittstelle (über RS-485) und verbindet die ET 200S Station mit einem PROFIBUS DP Bus. Unterstützte Übertragungs-/Baudraten: bis zu 12 Mbit/s. Unterstützte Raten
umfassen 9,6, 19,2, 45,45, 93,75, 187,5, 500 kbit/s; und 1,5, 3, 6, 12 Mbit/s. Unterstützung für I/O-Adressvolumen: Bis zu 244 Bytes
für Eingänge und 244 Bytes für Ausgänge (für diese HIGH FEATURE Version)
gemäß Datenblatt.
Häufig gestellte Fragen Über 6ES7151-1BA00-0AB0
Q1: Was bedeutet „HIGH FEATURE“ für das IM 151-1?
A1: Die „HIGH FEATURE“-Variante (wie die 6ES7151-1BA00-0AB0) bietet ein höheres I/O-Adressvolumen (244 Bytes) und erlaubt bis zu 63 Module in der Station, sowie
erweiterte Funktionen wie isochroner Modus / Zyklus-Synchronisation, im Vergleich zu den BASIC- oder Standardversionen.
Q2: Was ist die maximal unterstützte Übertragungsrate?
A2: Bis zu 12 Mbit/s an der PROFIBUS DP Schnittstelle. Unterstützte Standardraten: 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 kbit/s; 1,5 / 3 / 6 / 12 Mbit/s.
Q3: Wie viele Module kann ich in einer Station anschließen?
A3: Für diese HIGH FEATURE Version: Bis zu 63 Module können in der ET 200S Station angeschlossen werden.
Q4: Gibt es eine Diagnose?
A4: Ja. LEDs für BF (Busfehler), SF (Gruppenfehler) und ON (Versorgungsspannung) sind vorhanden.
Außerdem unterstützt das Modul die Slave-Diagnose über STEP
7 (zum Beispiel) für detailliertere
Fehlerinformationen.
