1746-IO8

Das kombinierte digitale Ein- / Ausgabemodul 1746-IO8 SLC 500 ist ein kombiniertes Ein- und Ausgabemodul von AB und wird in jeden Steckplatz (außer Steckplatz 0) des 1746-E / A-Gehäuses eingebaut. Es verfügt über vier 120-V-AC-Eingänge pro Modul und 4 Relaiskontaktausgänge mit 4 Punkten pro Common. Es hat einen Betriebsspannungsbereich (85-132 V AC), der den meisten Mitgliedern der kombinierten E / A-Module des SLC 500 ähnelt, und eine Ausgangsleistung von 5-65 V AC und 5-125 V DC bei 47-53 Hz. Es zieht einen Rückwandplatinenstrom von 0,03 A bei 5 V DC und 0,025 A bei 24 V DC und hat eine Wärmeableitung von 0,27 W an allen Eingangspunkten und 0,133 W Wärme an jedem Ausgangspunkt.
Das Modul hat eine Gesamtwärmeableitung von 3 W und eine Signalverzögerungszeit von 35 ms und 45 ms sowohl im EIN- als auch im AUS-Zustand des Eingangs und des Ausgangs. Der Relaiskontaktausgang hat einen Schließerkontakt mit einer Kontaktleistung von 1,5 A Dauerstrom pro Punkt bei 120 V AC und 1,2 A pro Punkt bei 24 V DC. Der 1746-IO8 hat einen werkseitig festgelegten Betriebstemperaturbereich zwischen 0 und 60 ° C (32 und 140 ° F) bei 5-95% Luftfeuchtigkeit und einen festgelegten nicht betriebsbereiten Temperaturbereich zwischen -40 und 85 ° C (- 40 und 185 ° F). Es hat eine Betriebsstoßfestigkeit von 30 G und ist außerdem auf eine maximale Betriebsvibration von 2,5 G bei 57 bis 200 Hz getestet. Es ist CE-, CSA- und C-UL-zertifiziert und bietet NEMA-Standard-Störfestigkeit nach ICS 2-230.

Das 1746-IO8 ist ein digitales E / A-Kombinationsmodul mit einer Kombination aus 120-V-Wechselstromeingängen und Relaiskontaktausgängen. Die Eingangsbetriebsspannung beträgt 85 ... 132 V AC und die Ausgangsbetriebsspannung 5 ... 265 V AC oder 5 ... 125 V DC. 1746IO8 enthält 4 Ein- und 4 Ausgänge. Eingangsausgangsstrom, max. von 2 mA und Dauerstrom pro Ausgang von 1,5 A bei 120 V AC oder 1,2 A bei 24 V DC. Strombelastung der Rückwandplatine von 60 mA bei 5 V DC oder 45 mA bei 24 V DC

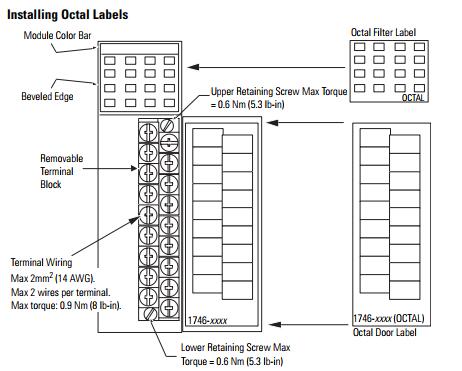

E / A-Modul-fähige Kabel für digitale E / A-Module von 1746 Die E / A-Modul-fähigen Kabel haben an einem Ende einen vorverdrahteten RTB zum Anschließen an der Vorderseite eines Bulletin 1746-E / A-Moduls und 20 oder 40 einzeln gefärbte # 18 AWG-Leiter am anderen Ende. Diese Kabel bieten den Komfort vorverdrahteter Verbindungen am Ende des E / A-Moduls und ermöglichen gleichzeitig die Flexibilität, Standardklemmenblöcke Ihrer Wahl vor Ort zu verdrahten.
