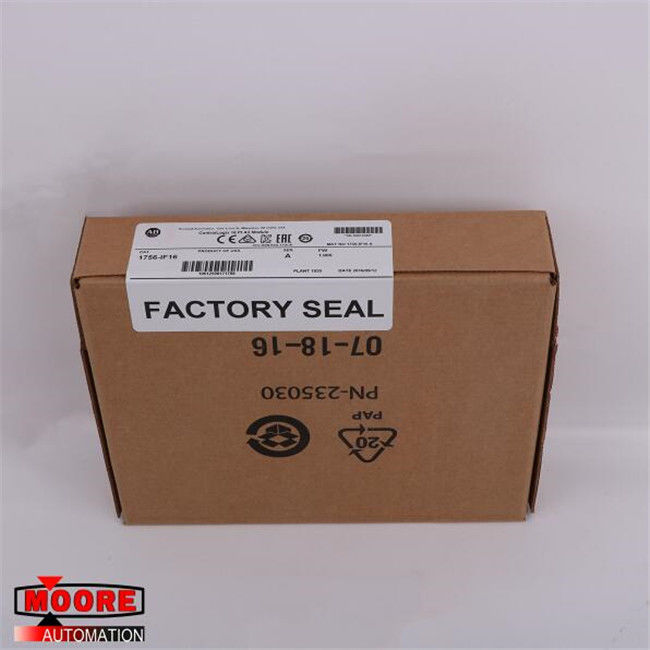

1756-IF16 1756IF16 AB AB nichtisoliertes Modul des Entsprechungs-Strom-/Spannung Input/Output

1756-IF16 1756IF16 AB AB nichtisoliertes Modul des Entsprechungs-Strom-/Spannung Input/Output

⇒ klicken hier für guten Preis 1756-IF16

Treten Sie mit uns in Verbindung

E-Mail: miya@mvme.cn (KLICKEN)

QQ: 2851195450

Telefon: 86-18020776792(KLICKEN)

Skype: miyazheng520 (KLICKEN)

Produkt-Details

Der AB 1756-IF16 ist ein nichtisoliertes Modul des Entsprechungsstroms/Spannung Input/Output. Um an ControlLogix-Fahrgestelle anzuschließen, erfordert es ein RTB oder eine entfernbare Verteilerwohnung, entweder des 1756-TBS6H oder des 1756-TBCH. Diese Eingabeeinheit hat 16 verfügbare Punkte. Diese Punkte erlauben Benutzern, das Modul auf unterschiedliche Arten, anders als andere Module zu verdrahten. Das 1756-IF16 kann unter Verwendung drei verschiedener Methoden, abhängig von den Anforderungen des Benutzers und der Anwendung verdrahtet werden: unsymmetrische Verdrahtung, differenziale Verdrahtung und differenziale Verdrahtung des Hochgeschwindigkeitsmodus. Die unsymmetrische verdrahtende Methode ist am besten, wenn alle Eingabegeräte an einem Gemeindeland gebunden werden. Dieses ist für das Vergleichen von einer Seite des Signaleingangs mit Erdleiter, um den Unterschied zu erhalten, der dann durch das Modul verwendet wird, wenn man digitale Daten für den Prüfer erzeugt. 16 unsymmetrische Verdrahtungen können erfolgt sein. Wenn Anwendungen kein Gemeindeland haben oder unterschiedliche Signalpaare, unter Verwendung der differenzialen verdrahtenden Methode haben können wird empfohlen. Diese verdrahtende Methode ist auch für Umwelt, in der eine verbesserte Störsicherheit erforderlich ist. Die Kanäle in einem differenzialen Modus werden nicht vollständig von einander lokalisiert.

Ein Kanal beeinflußt möglicherweise die Lesung eines anderen Kanals, wenn mehrfache differenziale Eingangssignale allgemeine Hinweise der unterschiedlichen Spannung haben. Wenn dieses geschieht, sollten Benutzer den Input auf verschiedenen Modulen verdrahten oder das nichtisolierte Modul durch eine lokalisierte Eingabeeinheit ersetzen. 8 Verbindungen werden in diesem Modus erlaubt. Zuletzt lässt die differenziale Verdrahtungsmethode des Hochgeschwindigkeitsmodus die schnellsten möglichen Datenaktualisierungen zu. Jedoch werden bestimmte Bedingungen angefordert, damit Benutzer in der Lage sind, den Hochgeschwindigkeitsmodus zu verwenden. Zuerst wendet er die differenziale Verdrahtungsmethode an. Zweitens wenn in diesem Modus nur einer jeder vier Kanäle auf dem Modul benutzt werden kann. Die Leistungsaufnahme des Moduls 1756-IF16 ist 2,3 Watt und sie hat eine Gesamtrückwandenergie von 2,33 Watt. Die Inputstrecke ist ± 10 Volt, von 0 bis 10 Volt, 0 bis 5 Volt oder 0 bis 20 MA. Der gegenwärtige abgehobene Betrag dieses Moduls bei 5,1 Volt ist 150 MA oder ist 65 MA bei 24 Volt. Die Spannung und die gegenwärtigen Bewertungen der Rückwand sind 5,1 Volt DC, 150 MA am Maximum und 24 Volt DC 65 MA am Maximum. Die Eingangsstromstrecke ist von 4 bis 20 MA und der Eingangsspannungsbereich ist von -10 bis 10 Volt und begrenzt auf 100VA. Die Spannungsverlustleistung ist herum 2,3 Watt und die gegenwärtige Verlustleistung ist 3,9 Watt. Die thermische Ableitung für die Spannung ist 7,84 BTU/hour und 13,3 BTU/hour für gegenwärtiges. Sie hat auch einen maximalen Überspannungsschutz von 30 Volt DCs (Spannung) und von 8 Volt DC (gegenwärtig).
