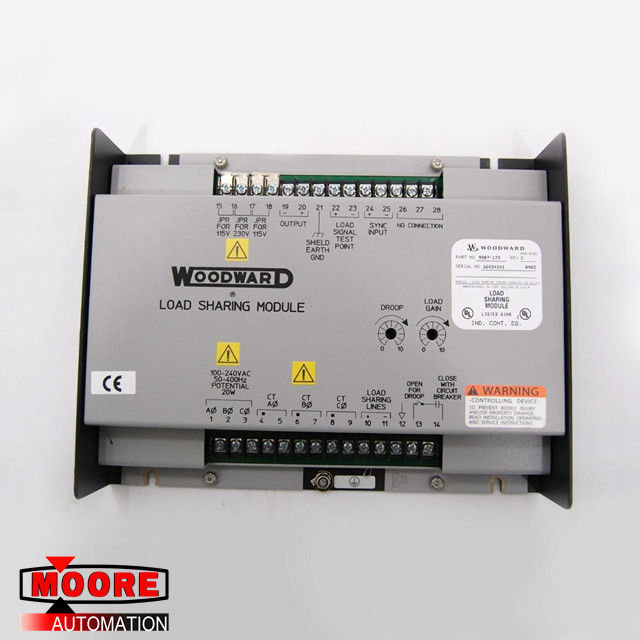

Lastverteilungs-Modul Rev C WOODWARD 9907-173

Lastverteilungs-Modul Rev C WOODWARD 9907-173

Produkt-Details

Woodward macht Modelle von seinem Lastverteilungs-Modul für Gebrauch mit den Maschinen, die mit Geschwindigkeitsregelungen ausgerüstet werden, die einen Geschwindigkeits-Einstellungsinput ±3 VDC, ein 0,5 bis 4,5 VDC Input annehmen, oder ein PWM (Impuls-Breite-moduliert) eingegeben. Das Lastverteilungs-Modul erlaubt Gebrauch der Woodward-Stromerzeugungszusätze und erlaubt die Lastverteilung zwischen den Maschinen, die mit Geschwindigkeitsregelungen ausgerüstet werden, die nicht durch Woodward und Triebwerkbedienanlage mit elektronischen Kontrollen Woodward hergestellt werden, oder den Kontrollen unter Verwendung anderer Woodward-Lastverteilungs-Module.

Das Lastverteilungs-Modul stellt isochrone und des Herabsinkens Last-teilende Fähigkeit für Maschinen in den Generatorsatzanwendungen zur Verfügung. Zusatzausrüstung im Kontrollsystem kann die Synchronisationsvorrichtung Woodward SPM-A, SPM-D Synchronisationsvorrichtung, automatische Generator-Laden-Steuerung (AGLC) und automatische Macht-Übertragung und Laden-Steuerung (APTL) einschließen.

Stromversorgung:

DC modelliert 18-32 VDC, ungefähr 5 W.

Wechselstrom modelliert den Pullover, der für 95-130 oder 190-260 VAC Phasen, 50-400 Hz, ungefähr 10 W. auswählbar ist.

Input:

3-phasiger Pint-Input: 95-130 oder 190-260 VAC Phasen, 50-400 Hz. Pint-Inputbelastung ist 1,6 W pro Phase bei 240 VAC, 0,4 W pro Phase bei Vakuum 120.

3-phasiger CT-Input: 3-7 bewaffnet an der vollen Last, CT-Inputbelastung an der vollen Last ist 0,1 VA pro Phase.

Lastverteilungs-Input: 0-3 VDC in Widerstand 25k im isochronen Modus, offener Stromkreis im Herabsinkenmodus.

Synchronisierung eingegeben: Kompatibel mit optionaler Synchronisationsvorrichtung Woodward SPM-A.

Geschwindigkeits-Ordnung: Erlaubt manuelle Anpassung des Ausgangspegels mit einem externen Potenziometer des Ka 10 (nicht verfügbar auf Teilnummer 9907-173).

Herabsinken-Schalter: Der externe Herabsinkenschalter soll in der Reihe mit dem zusätzlichen Leistungsschalterkontakt verdrahtet werden. Herabsinkenmodus wird vorgewählt, wenn entweder der Herabsinkenschalter oder der zusätzliche Leistungsschalter offen ist.

Ertrag:

Lasts-Signal: DC-Signal proportional zum wirklichen totalstrom abgefragt durch das Lastverteilungs-Modul.

Verwendet, um Lastsgewinn zu justieren.

Ertrag zur Geschwindigkeitsregelung: +0,5 bis +4,5 VDC-Entsprechung, Entsprechung ±3 VDC oder PWM, abhängig von Modell.

Anpassungen

Herabsinken: Stellt für Ertragreduzierung zwischen Nulllast und Volllastszuständen zur Verfügung.

Lasts-Gewinn: Stellt Anpassung der Last auf einem einzelnen Generator zur Verfügung, wenn zwei oder mehr Generatoren entsprochen werden. Adjusts spezifizierte Bedingung der vollen Last von 3 bis 7 Arme.
