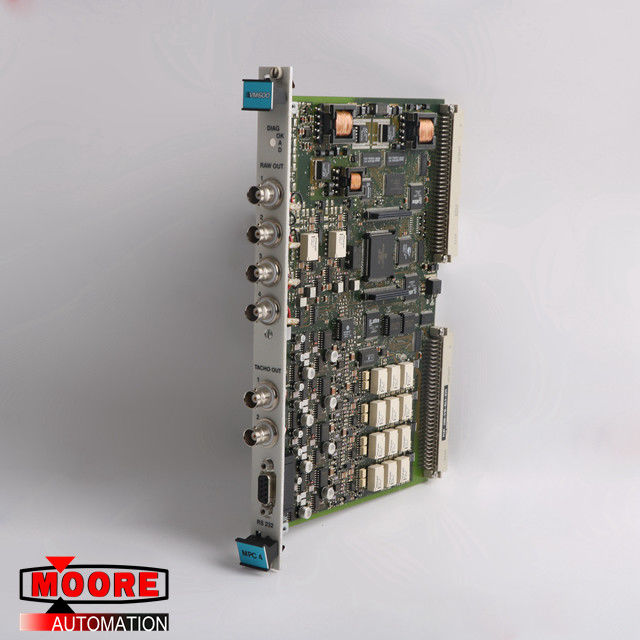

SCHWINGUNGS-METER Maschinerie-Schutz-Karte VM600 MPC4 200-510-063-025

SCHWINGUNGS-METER Maschinerie-Schutz-Karte VM600 MPC4 200-510-063-025

Produkt-Details

Die Schutzkarte der Maschinerie MPC4 ist das zentrale Element im Maschinerie-Schutzsystem (MPS) der Reihe VM600, von der Schwingungs-Meter®Produktserie Meggitt-Sensoren. Diese sehr vielseitige Karte ist zum Messen und zur Überwachung von bis vier dynamischen Signaleingängen und bis zwei fähig - beschleunigen Sie Input gleichzeitig.

Die dynamischen Signaleingänge sind völlig programmierbar und können die Signale annehmen, die Beschleunigung, Geschwindigkeit und Verschiebung (Nähe) darstellen, unter anderem. Die Bordmehrkanalverarbeitung erlaubt Maß von verschiedenen körperlichen Parametern, einschließlich relative und absolute Erschütterung, Smax, Exzentrizität, Schubposition, Absolut- und Differenzialwohnungsexpansion, Verschiebung und Staudruck.

Digital-Verarbeitung umfasst die digitale Entstörung, Integration oder Unterscheidung (wenn erforderlich), Korrektur (Effektivwert, Mittelwert, wahre Spitze oder wahres Spitzen-Spitzen), Auftragsverfolgung (Umfang und Phase) und Maß des Wandlerzielabstandes.

EIGENSCHAFTEN

Von der Schwingungs-Meter®Produktserie

Ununterbrochen on-line-Maschinerieschutzkarte

Realzeitmaß und Überwachung unter Verwendung hochmoderner DSP-Techniken

4 dynamische Signaleingänge und 2 Input des Tachometers (Geschwindigkeit), alle einzeln programmierbar

Programmierbare Breitband- und Schmalbandfilter

Simultane Umfangs- und Phasenüberwachung im Auftragsverfolgungsmodus

Programmierbarer Alarm, Gefahr und OKAYsatzbälle

Anpassungsfähige Alarm- und Gefahrenniveaus

Verbindungsstücke des Vorderteils BNC für einfache Analyse von rohen Signalen

7 Showstatus und -warnungen des Vorderteils LED

Integrierte Stromversorgung für viele Vibrometervorderseiten, einschließlich ICP-Beschleunigungsmesser und

Nähesysteme

Liveeinfügung und Abbau von Karten

Verfügbar ‚im Standard‘, ‚in den unterschiedlichen Stromkreis-‘ und ‚Sicherheits‘ (SIL) Versionen

SPEZIFIKATIONEN

Zahl von Input: 4 pro Karte MPC4

DC-Strecke: 0 bis +20 V oder 0 zu −20 V

Wechselstrom-Strecke: ±10 V (Maximum)

Gleichtaktspannungsbereich: −50 zu +50 V

CMRR: DB >60 bei 50 Hz

Übersprechen: DB −72

Eingangsimpedanz: kΩ 200

Gegenwärtige Inputstrecke

DC-Signale: 0 bis 25 MA; Wechselstrom-Signale: ±8 MA (Maximum)

Analoges Wechselstrom-Frequenzband

(ohne Integration): 0,1 Hz bis 10 kHz

Analoges Wechselstrom-Frequenzband (mit Integration): 2,5 Hz bis 10 kHz

Analoges Frequenzband für Durchsatz zu anderen Karten und abgedämpften ZU Wechselstrom-Ertrag: DC zu 60 kHz (DB −3)

Gegenwärtiger messender Widerstand: Ω 324,5
