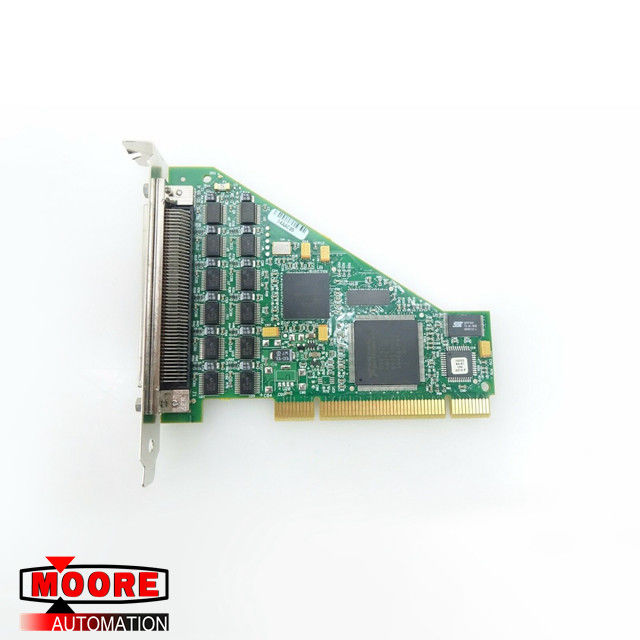

Input-/Outputschnittstelle Ni-PCI-6509 Digital

Input-/Outputschnittstelle Ni-PCI-6509 Digital

Produkt-Details

Das Ni 6509 kennzeichnet die digitale Entstörung, die programmierbaren anschaltenden Zustände, Änderungsentdeckung und eine Zeitüberwachung.

Digital-Entstörung

Sie können die digitale Entstörungswahl verwenden, die auf dem Ni 6509, um Störschübe auf Eingabedaten zu beseitigen verfügbar ist. Wenn es mit Änderungsentdeckung verwendet wird, kann die digitale Entstörung die Anzahl von Änderungen auch verringern, um zu überprüfen und zu verarbeiten.

Sie können die digitalen Eingabezeilen konfigurieren, um durch einen digitalen Filter zu überschreiten und den Abstand der zeitlichen Regelung zu steuern der Filtergebrauch. Der Filter blockiert Impulse, die kürzer als Hälfte des spezifizierten Abstands der zeitlichen Regelung sind und führt Impulse, die länger sind, als der spezifizierte Abstand. Zwischen-lange Impulsimpulse länger als Hälfte des Abstands aber kleiner als Abstand-können oder führen möglicherweise nicht den Filter.

Sie können digitales auf da vielen Eingabezeilen falls erforderlich filtern für Ihre Anwendung ermöglichen. Alle gefilterten Linien teilen den gleichen Abstand der zeitlichen Regelung, der von 400 ns bis zu Frau 200 auf dem Ni PCI/PXI-6509 reicht. Das PCIe-6509 stützt nur drei Abstände der zeitlichen Regelung: 160 ns, Frau 10,24 und Frau 5,12.

Spezifikationen

Leistungsbedarf

Gegenwärtiger abgehobener Betrag vom Bus während der Nullastzustandes:

NI PCI/PXI-6509:

375 MA auf +3,3 VDC, typisch;

250 MA auf +5 VDC, typisch

PCIe-6509:

550 MA auf +3,3 VDC, typisch;

20 MA auf +12 VDC, typisch

+5 v-Energie verfügbar

an Input-/Outputverbindungsstück (Stifte 49 und 99): +4,0 V bis +5,25 V; 1A, Maximum

Digital Input/Output

Zahl von Kanälen: Input/Output 96

Kompatibilität: TTL Schmitt Trigger/CMOS, unsymmetrischer Boden bezogen

Macht-auf Zustand: Der Input, der oder unten hochgezogen wurde (Software-auswählbar), gab 1 oder 0 aus

Datenübertragungen: Unterbrechungen, programmiertes Input/Output

Input-/Outputverbindungsstück: 100 Reihen SCSI der Stiftfrau 0,050

Zugwiderstand:

Pullup-Widerstand 4,7 Kilowatt, typisch

Pulldown-Widerstand 47 Kilowatt, typisch

Eingangsspannungsschutz: ±20 V auf bis zwei Stiften, Maximum
