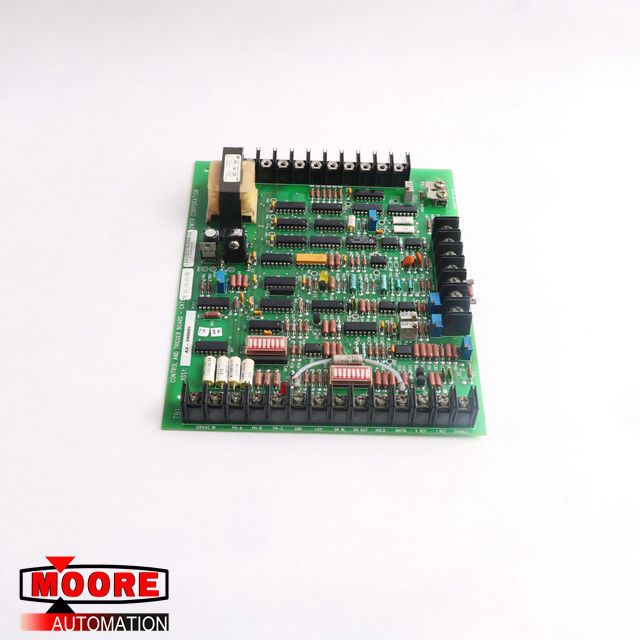

STEUERN Sie Brett des Steuer-A3-290605 und des Trigger für 3-phasige Stromversorgung

STEUERN Sie BRETT DES STEUER-A3-290605 UND DES TRIGGER FÜR 3-phasige STROMVERSORGUNG

Produkt-Details

Die Steuerung und der Auslöser verschalen, CAT-Brett, ist entworfen zu den Anforderungen, die von langjährige Erfahrung mit Störungsbesuch Kontrollausrüstung der hohen Leistung gelernt werden. Moderne Technologie CMOS-integrierter Schaltung hat einen extrem kompakten, unitized Entwurf mit Leistungsaufnahme der geringen Energie erlaubt. Die folgende Beschreibung umfasst die Haupteigenschaften und die Anwendungen des Entwurfs.

Energie-und Bezugsregler

1. Steuermacht (120 VAC-Nominal) muss auf Anschlüsse TB1-1 und Anschluss TB1-2 zugetroffen werden.

a) Minimale Eingangsspannung: 85 VAC

b) Maximale Eingangsspannung: 135 VAC

2. Einteilung in Phasen von Hinweisen

a) Muss auf Anschlüsse TB1-3, TB1-4 und TB1-5 zugetroffen werden.

b) Korrigieren Sie Phasendrehung und Reihenfolge ist wichtig, richtige Zündung von den Störungsbesuchen zuzusichern.

c) Die 3-phasigen Hinweise müssen auf innerhalb ± 5% von einander balanciert werden. Das cat-Brett enthält Phasenunausgeglichenheitsentdeckung und im Falle einer verlorenen Phase oder einer hohen Unausgeglichenheit hemmt das Brett seinen Ertrag, bis die Phasenbalance wiederhergestellt worden ist.

d) Die Spannung des 3-phasigen Hinweises ist nicht kritisch; sie ist möglicherweise zwischen 60 VAC und Vakuum 200.

e) Der 3-phasige Hinweis wird durch einen Widerstandteiler oder durch drei kleine Steuertransformatoren erhalten möglicherweise.

3. Steuern Sie Verstärker-Hinweis

a) Ein stabiler Steuerhinweis mit einem Koeffizienten der niedrigen Temperatur wird auf Anschluss TB1-7 zur Verfügung gestellt.

b) Der Hinweis muss eingestellt werden auf 5,00 Volt durch P1; er kann ungefähr 30 MA an die Steuerpotentiometer liefern.

c) Die Steuerpotentiometer sind- möglicherweise 10K, 2 Watt. Sie werden zu den Anschlüssen TB1-12 (VREF) und TB1-13 (IREF) zurückgebracht. Die Grundrückkehr ist Anschluss TB1-6.

d) Die reichliche Entstörung der InputFührungsgrößen (RC = 0,4) wird verwendet, um maximale Rauschunterdrückung vor dem Steuerverstärker zu erhalten.
