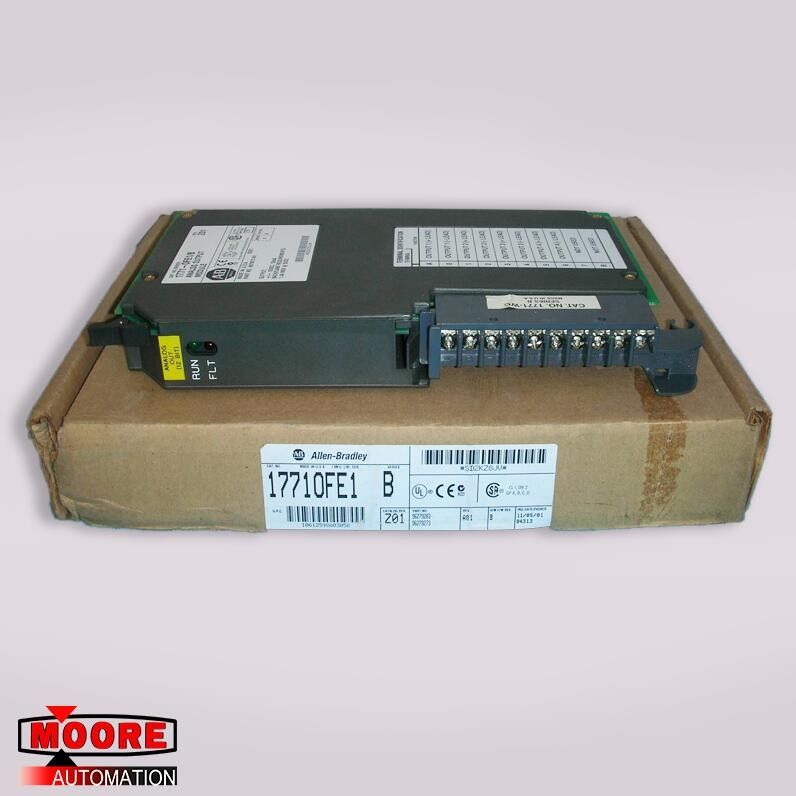

1771-0FE1/B 1771-WC Allen Bradley Entsprechungsausgabemodul
Produkt Specificaion
| Marke/Hersteller |
Allen Bradley/USA |
| Teilnummer |
1771-0FE1/B
|
| Abwechselnde Teilnummer |
1771-WC |
| Beschreibung |
analoges Ausgabemodul |
| Dimennsions |
WHD 5,1 cm x 15,2 cm x 25,4 cm |
| Gewicht |
0.5kg |
Produkt-Details
Das analoge Ausgabemodul (Katze. nein ist 1771-OFE) ein intelligentes Blockübergangsmodul, das die Bekehrten, die binär sind oder Vierzahlen-BCD (geliefert durch Ihren Prozessor) zu den Analogsignalen an seinen Viermodulertrag bewertet. Das Modul vollendet die Datenübertragung mit der Blockübergangsprogrammierung.
Blockübertragung schreiben (BTW)-Programmierung hochschiebt auf 13 Wörter von Daten vom Prozessor auf das Modul für 2digitales-analog (D/A) Umwandlung in einem Programmscan. Diese Informationen werden in Analogsignale umgewandelt und werden zu den passenden Ausgabekanälen geschickt. Eine Blockübertragung las (BTR)-Bewegungen fünf Wörter von Daten vom Modul zum Prozessordatentabelle, wenn sie, zu den Diagnosezwecken gewünscht wird. Das Ü.t.r. wird besprochen in Kapitel 7, „Diagnosen und Störungssuche.“
Das Modul hat eine Skalierungseigenschaft, die die Daten umwandelt, die zum Modul in den Technikeinheiten in die richtigen Analogsignale geschickt werden. Sie schließen möglicherweise bis vier analoge Ausgabegeräte an--wie Ventilstellwerke, Motordrehzahlprüfer, Signalwandler oder Recorder--zu den analogen Kanälen des Ausgabemoduls vier. Aller analoge Ausgabegerätinput sollte sich an die Spannung oder die gegenwärtigen Bewertungen jedes Modulausgabekanals anpassen.
Im System des programmierbaren Prüfers das analoge Ausgabemodul
stellt die folgenden Funktionen zur Verfügung:
vier einzeln lokalisierte Differenzausgänge
auswählbare Skalierung zur Technik von Einheiten
auswählbares Datenformat
auswählbare Spannungsbereiche (nur 1771-OFE1)
keine Aussenbord-Stromversorgungsanlage erfordert--Energie wird von der 1771 I-/Ochassisrückwand gezeichnet.
erfordert nur einen Input-/Outputschlitz
