| Herkunftsort | Deutschland |
| Markenname | Siemens |
| Zertifizierung | CO.CQ |
| Modellnummer | 6GK1503-3CB00 |
| Marke/Hersteller | Siemens/GERMANY |
| Teilnummer | 6GK1503-3CB00 |
| Abwechselnde Teilnummer | 6GK1503-3CB00 |

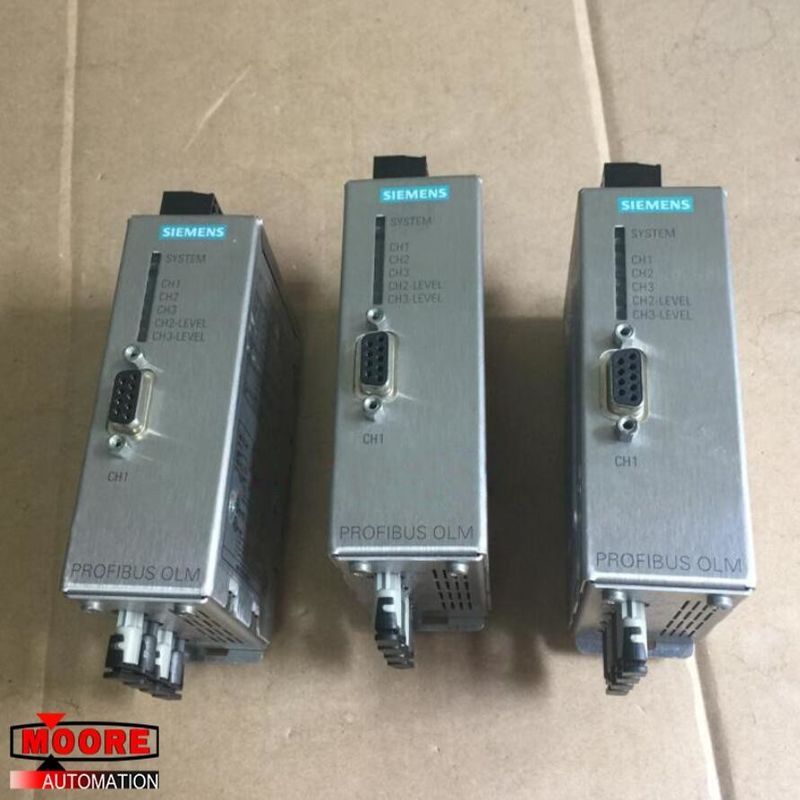

| Beschreibung | PROFIBUS OLM |
| Dimennsions | WHD 39.5*112*74.5mm |
| Gewicht | 0.34kg |
Produkt-Details
LICHTLEITSTRECKEN-MODUL W. 1 RS485 UND 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) PROFIBUS OLM/G12 V4.0 FÜR STANDARDabstände BIS ZU 2850 M, MIT MIT SIGNAL. KONTAKT-UND MESSENoutput
Übertragungsrate/mit PROFIBUS: 9,6 kbit/s… 12 Mbit/s
Übertragungsrate/mit PROFIBUS: PA 45,45 kbit/s
Zahl von elektrischen/optischen Verbindungen/für networkcomponents oder Endgeräte/Maximum 3
Zahl von elektrischen Verbindungen:
für Netzkomponenten oder Endgeräte 1
für Messgerät 1 1
für das Signalisieren von Kontakt 1
für Stromversorgung 1
für überflüssige Spannung liefern Sie 1
Art der elektrischen Verbindung:
für Netzkomponenten oder Endgeräte 9 stecken Sie unter--d Sockel fest
für Polklemmeklemmenblock des Messgeräts 2
für Stromversorgungs- und Signalisierenkontakt5 Polklemmeklemmenblock
Zahl von optischen Schnittstellen/für Lichtwellenleiter 2
Entwurf der optischen Schnittstelle/für Hafen des Lichtwellenleiters BFOC
Optische Daten:
Dämpfungsverhältnis/der FOC-Getriebeverbindung:
für Glas FOC mit 50/125 µm/bei 3 dB/km/DB des Maximums 10
für Glas FOC mit 62.5/125 µm/bei 3,5 dB/km/DB des Maximums 12
Bit 6,5 der Laufzeitverzögerung [gebissen]
Anschließbare optische Energie im Verhältnis zu 1 mW:
für Glas FOC mit 50/125 µm/bei 3 dB/km -16 DB
für Glas FOC mit 62.5/125 µm/bei 3,5 dB/km -13 DB
Optische Empfindlichkeit in Bezug auf 1 mW:
für Glas FOC mit 50/125 µm/bei 3 dB/km -28 DB
für Glas FOC mit 62.5/125 µm/bei 3,5 dB/km -28 DB
Wellenlänge:
für Glas FOC mit 50/125 µm/kompatibles mit Schnittstelle/bei 3 dB/km 860 Nanometer
für Glas FOC mit 62.5/125 µm/kompatibles mit Schnittstelle/bei 3,5 dB/km 860 Nanometer
Seillänge:
für Glas FOC mit 50/125 µm/bei 3 dB/km/Maximum 3 Kilometer
für Glas FOC mit 62.5/125 µm/bei 3,5 dB/km/Maximum 3 Kilometer
Signal-Input/Ertrag:
Betriebsspannung/der Signalisierenkontakte/an DC/an Nennwert 24 V
Betriebsstrom/der Signalisierenkontakte/an DC /maximum 0,1 A
