1747-DCM

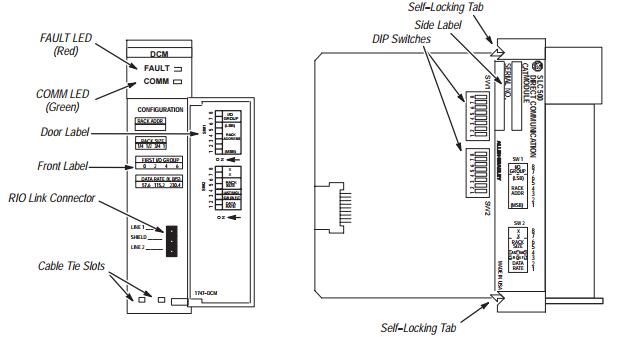

Das Direktkommunikationsmodul, Katalognummer 1747 - DCM, wird verwendet, um einen festen programmierbaren SLC 500-Controller mit Erweiterungsgehäuse oder einen beliebigen modularen programmierbaren SLC 500-Controller über die RIO-Verbindung mit einem überwachbaren programmierbaren AB-Controller zu verbinden und so ein verteiltes Verarbeitungssystem bereitzustellen . Das DCM belegt einen Steckplatz in einem SLC 500-Gehäuse.
Das Direktkommunikationsmodul ist ein Remote-E / A-Adapter (RIO) der SLC 500-Familie. Es ermöglicht Überwachungsprozessoren wie PLC-5s und verteilten SLC-500-Prozessoren, die sich auf einer AB-RIO-Kommunikationsverbindung befinden, Daten untereinander zu übertragen. Das DCM wird als RIO-Adapter angezeigt für: • einen SPS-Prozessor mit integriertem RIO-Scanner auf der RIO-Kommunikationsverbindung • einen RIO-Scanner mit der Katalognummer 1771-SN oder 1747-SN auf der RIO-Kommunikationsverbindung
Bei jedem RIO-Scan werden Informationen zwischen dem RIO-Scanner und dem DCM übertragen. RIO-Übertragungen sind asynchron zu den Prozessorscans. Wichtig: Das DCM bietet Wortintegrität für alle Wörter, die über die SLC-Rückwandplatine übertragen werden. Das DCM kommuniziert mit Überwachungs-SPS- oder SLC-Steuerungen über RIO-Scanner, als würden sie ein logisches Rack adressieren. Das DCM scannt jedoch nicht die E / A in seinem lokalen E / A-Gehäuse, sondern leitet die Überwachungsdaten an den verteilten SLC-Prozessor weiter.
In dem DCM sind Ausgaben von der SLC-Ausgabebildtabelle Eingaben in die Eingabebildtabelle des Überwachungsprozessors. Ebenso sind Ausgaben von der Ausgabebildtabelle des Überwachungsprozessors Eingaben in die SLC-Eingabebildtabelle. Das folgende Diagramm zeigt den Kommunikationsfluss zwischen einem RIO-Scanner und dem DCM.
