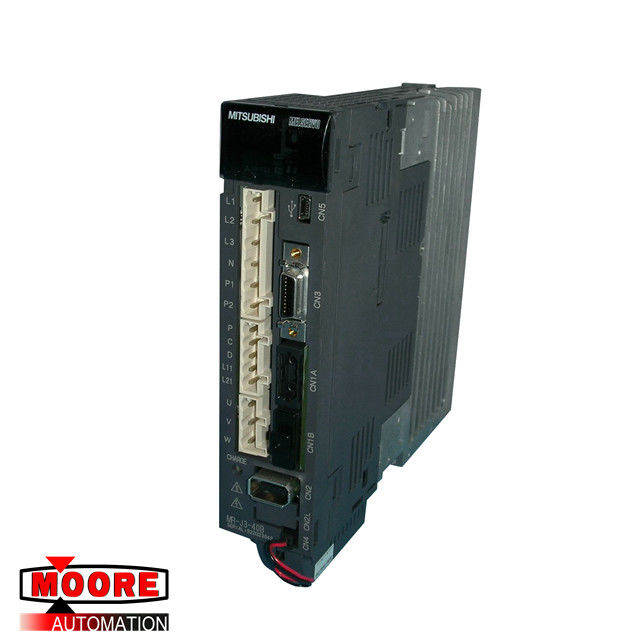

MR-J3-40B MRJ340B MITSUBISHI Servofahrer 400W 200V

MR-J3-40B MRJ340B MITSUBISHI Servofahrer 400W 200V

Produkt-Details

Das Reihe Mitsubishis MELSERVO-J3 universelle Wechselstrom-Servo hat weiter höhere Leistung und höheren die Funktionen, die mit der gegenwärtigen MELSERVO-J2-Super Reihe verglichen werden. Der MR-J3-B Servoverstärker schließt an Servosystemprüfer und -andere über synchrones Hochgeschwindigkeitsnetz an und funktioniert durch direkt Lesepositionsdaten. Die Umdrehungsgeschwindigkeits-/Richtungssteuerung des Servomotors und die Positionierung der hohen Genauigkeit werden mit den Daten vom Kommandomodul durchgeführt. SSCNET, das durch theMR-J3-B Servoverstärker verbesserte ausgerüstet wurde erheblich, seine Kommunikationsgeschwindigkeits- und -geräuschtoleranz, indem es das System der optischen Nachrichtenübertragung annahm, das mit dem gegenwärtigen SSCNET verglichen wird. Für das Verdrahten des Abstandes, wird 50m des maximalen Abstandes zwischen Elektroden auch angeboten. Die Drehmomentgrenze mit Klemmschaltung wird auf den Servoverstärker gesetzt, um den Leistungstransistor des Hauptstromkreises vor dem Überstrom zu schützen, der durch schnelle Beschleunigung/Verlangsamung oder Überlastung verursacht wird. Darüber hinaus kann DrehmomentGrenzwert zum Sollwert mit Parameter geändert werden.

Spezifikationen

Spannung/Frequenz: 3-phasig oder 1 Phase 200 zu 230VAC, 50/60Hz

Zulässige Spannungsschwankung: 3-phasig oder 1 Phase 200 zu 230VAC: 170 zu 253VAC

Zulässige Frequenzschwankung: Innerhalb 5%

Stromversorgungskapazität: Siehe Abschnitt 10,2

Einschaltstrom: Siehe Abschnitt 10,5

Kontrollsystem: Steuerung der Sinus-Welle PWM, Stromregelungssystem

Schutzfunktionen: Überstromabsperrvorrichtung, verbessernd über Spannungsabsperrvorrichtung, Überlastungsabsperrvorrichtung (elektronisches Thermorelais), Schutz der Servobewegungshitze, Kodiererfehlerschutz, verbessernder Fehlerschutz, Undervoltage, blitzschneller Netzausfallschutz, Geschwindigkeitsüberwachung, übermäßiger Fehlerschutz.

Funktion

Hochauflösender Kodierer: Hochauflösender Kodierer von 262144 Impulsen/bringen wird verwendet als Servobewegungskodierer auf Touren.

Tiefpassfilter: Unterdrückt Hochfrequenzresonanz, die auftritt, während Servosystemantwort erhöht wird.

Maschinensimulation: Kann Maschinenbewegungen auf einem Personal-Computerschirm auf der Grundlage von den Maschinenanalysator results.MR Configurator simulieren ist notwendig für diese Funktion.

Schätzen Sie Erschütterungsunterdrückung contro gering: Unterdrückt Erschütterung von 1 Impuls, der an einem Servobewegungshalt produziert wird

Autoabstimmen: Justiert automatisch den Gewinn auf optimalen Wert, wenn die Last, die auf die Servomotorwelle zugetroffen wird, sich unterscheidet. Höher in der Leistung als MR-J2-Super Reihenservoverstärker.

Bremsen Sie bis: Verwendet, wenn die verbessernde Wahl genügend verbessernde Energie nicht zur Verfügung stellen kann. Benutzt werden können dem 5kW oder dem Servoverstärker.
