Druck-Sensor-Prüfer 60mA PSE300 SMC maximale 12 bis 24 VDC

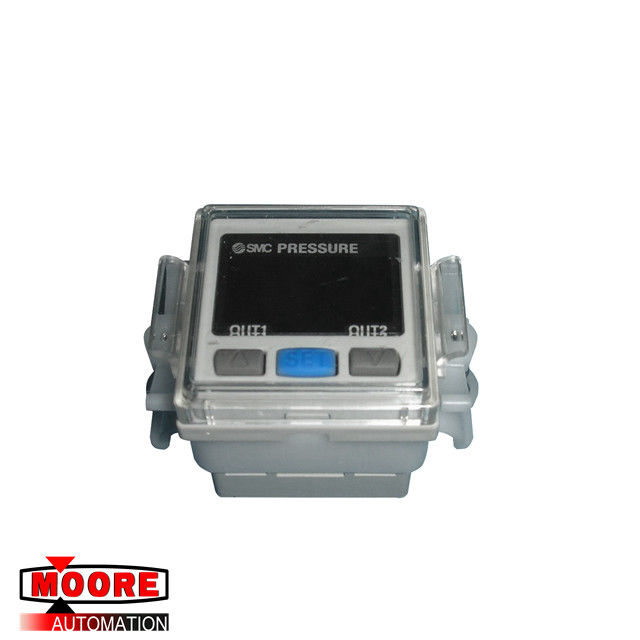

Druck-Sensor-Prüfer PSE300 SMC

Produkt-Details

Produktbeschreibungen

1 lassen Sie den Prüfer mit der spezifizierten Spannung laufen. Operation mit einer Spannung über Spezifikationen hinaus kann Funktionsstörung oder Schaden des Druck-Sensor-Prüfers verursachen. Unterversorgungsspannung fährt möglicherweise keine Last wegen eines Spannungsabfalls innerhalb des Druck-Sensor-Prüfers.

Überprüfen Sie die Betriebsspannung der Last vor Gebrauch.

Gebrauch 2 der Prüfer innerhalb der spezifizierten Bereiche der MaßStrömungsgeschwindigkeit und unter dem spezifizierten Betriebsdruck. Andernfalls kann er Schaden des Prüfers und eines anormalen Maßes verursachen.

3 übersteigen Sie nicht die spezifizierte maximal zulässige Last. Andernfalls kann sie Schaden verursachen oder die Lebenszeit des Druck-Sensor-Prüfers verkürzen.

Reserve 4 ein Raum für Wartung. Erinnern Sie sich, Raum für Wartung zu lassen, wenn Sie den Rohrleitungsplan entwerfen.

5 die Gleichstromstromversorgung zu kombinieren sollten UL-Ermächtigungsstromversorgung benutzen, die die Stromversorgung Class2 ist, die auf UL1310 basiert, oder die Stromversorgung den Transformator eines Class2 benutzt, das auf UL1585 basiert.

Ertrag-Spezifikation

Wenn die Anschlussleitung mit SMC-Energie-und -ertrag-Anschlussleitung (Art ZS-28-A) benutzt wird, treffen die Farben des Drahtes (Brown, das Schwarze, Weiß, Grau, Blau) wie gezeigt auf Schaltplan zu.

NPN-Open-Collector-Ertrag 2 Ertrag

Maximum 30V, 80mA

Restspannung 1V oder kleiner

Analogergebnis 1 zu 5V

Ausgangsimpedanz Approx.1kΩ

Selbstshift-funktion

Falls der Quelldruck zu viel schwankt, ist möglicherweise der Prüfer nicht in der Lage, normalerweise zu benützen. Selbstverschiebung wird zur Verfügung gestellt, um die Schwankung des Quelldrucks zu entschädigen.

Während er gemessen wird, wird Druck Standarddruckwert, wenn Selbstschiebeinput empfangen wird, dieser korrekte Sollwert der Funktion der Schalter.

Mit Selbstverschiebung

Gesetzte Selbstverschiebung gab als Lo zu der Zeit als Druckquelländerung ein, um sich die Druckänderung zu merken und zum korrekten Drucksollwert, damit korrekte Entscheidung auftauchen.

Bedingungen und Erklärungen für Selbstshift-funktion

1 halten Sie konstanten Druck für 5ms oder mehr vom nahen Signal von Selbstschiebeinput.

2 am Selbstschiebeinput, wird der Druck zu dieser Zeit gemerkt [C_5] da korrigierter Wert und der Schalter mit dem Wert funktioniert, der Ausgleichswert am Einstellwert anwendete.

Anzeige zeigt [ooo] für sek approx.1 an.

3, die der Schalter, der als Selbstschiebemodus zu der Zeit der Anfangseinstellung eingestellt wird, mit dem Wert steuert, der korrigierten Wert [C_5] am Einstellwert anwendete:
